天然气流量计
天然气流量计
天然气流量计

公称通径:DN15-DN200(大于DN1600的口径也可以做)

被测介质:天然气,空气,氮气,沼气等

基本误差:±1.0%,±1.5%,

工作压力:≦6.3 MPa

被测介质温度:<80℃

直管段要求:上游0-5D,下游0-3D

供电电源:锂电池和24V DC

显示:8位LCD显示瞬时流量、累积流量

输出信号:(1)4-20mA DC流量信号(2)符合HART协议的输出信号

防爆性能:本安型IbIICT5

防护性能:IP65



一、概 述

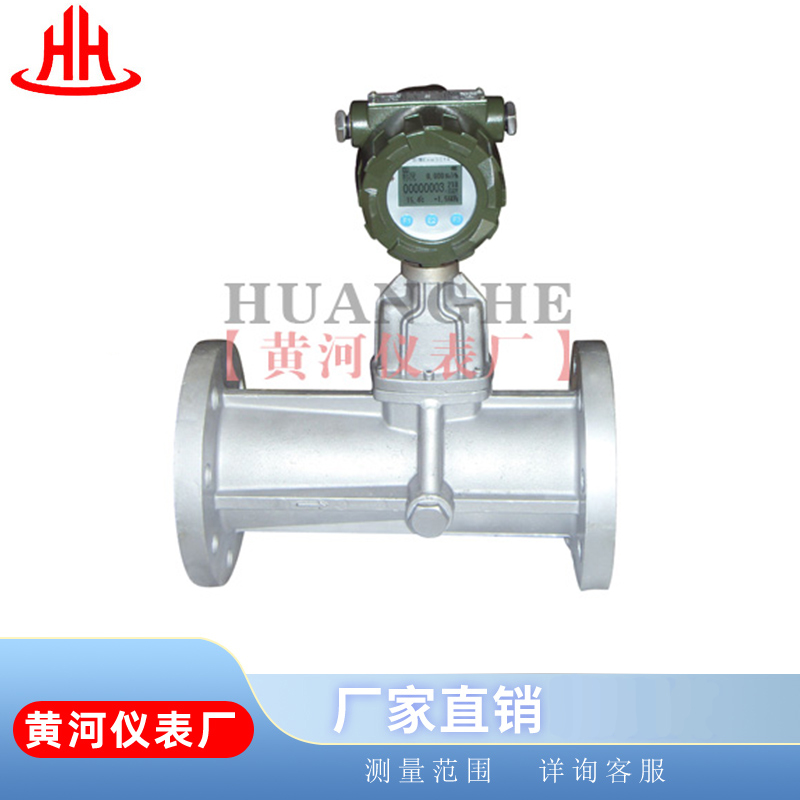

HH-HYBLUX系列智能旋进旋涡气体流量计采用*新微处理技术,具有功能强、流量范围 宽、

操作维修简单,安装使用方便等优点,主要技术指标达到同类产品水平。*应用于石油、化工、电力、冶金、煤炭等行业各种气体、液体计量。

二、主要特点

1、内置式压力、温度、流量传感器具备多种补偿方式可供用户选择,安全性能 高,结构紧凑,外形美观。

2、就地显示温度、压力、瞬时流量和累积总量。

3、采用新型信号处理放大器和独特的滤波技术,有效地剔除了压力波动和管道振 动所产生的干扰信号,大大提高了流量计的抗干扰能力,使小流量具有出色的稳定性。

4、特有时间显示及实时数据存储之功能,内部数据不会丢失,可保存。

5、整机功耗低,能凭内部电池长期供电运行,是理想的无需外电源就地显示仪 表。

6、防盗功能可靠,具有密码保护,防止参数改动。

7、具备两线制和三线制4~20mA标准电流信号输出,脉冲输出和RS485接口。

本系列产品执行国家JJG198-94《速度式流量计检定规程》Q/320831AHH003-2004 《HH-HYBHLUX系列智能旋进旋涡气体流量计》企业标准。

本系列产品经*仪器仪表防爆安全监督部(NEPSI)检定认可,符合国家标准 GB3836.1-2010、GB3836.2-2010有关规定。隔爆型防爆标志为ExdⅡCT6。



三、主要技术参数

1.标准状态条件:P=101.325kPa,T=293.15K 2.使用条件:

环境温度:-30~+60℃

介质温度:-20~+80℃

相对温度:5%~95%

大气压力:86KPa~106KPa



四.电气性能指标

工作电源:外电源:+24VDC

内电源:3.6V锂电池;

整机功耗:外电源,<1W

内电源:<0.3mW,

输出方式:脉冲信号

4~20mA电池信号:对应流量0~Qmax,20mA对应流量可由用户自己设定。

RS485通讯:可传输瞬时流量、累积流量、压力和温度参数。

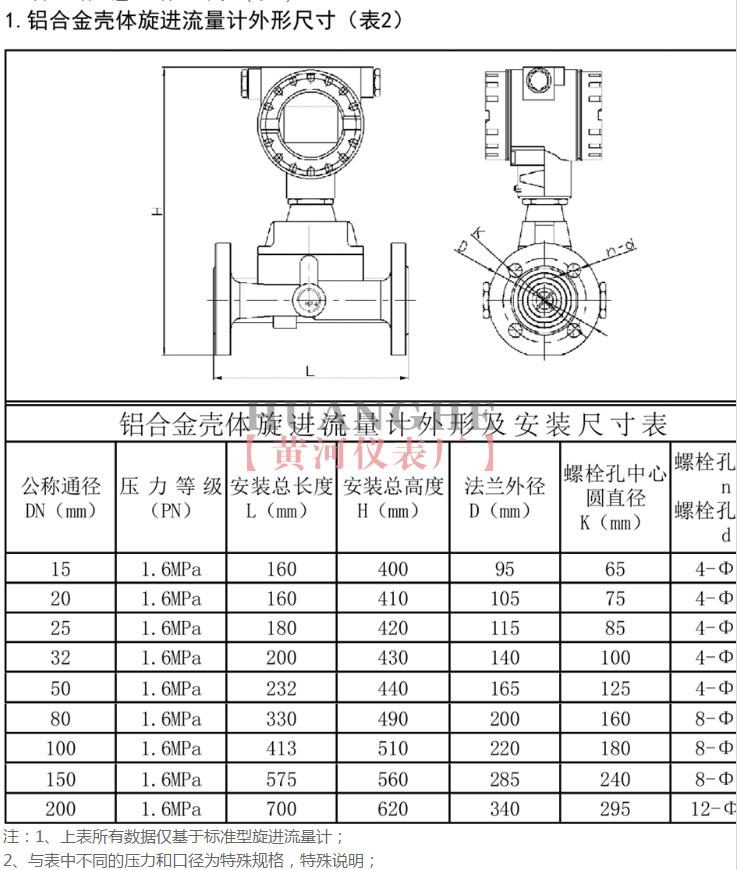

五、外形尺寸示意图

1.铝合金壳体旋进流量计外形尺寸(表2)

旋进旋涡流量计
