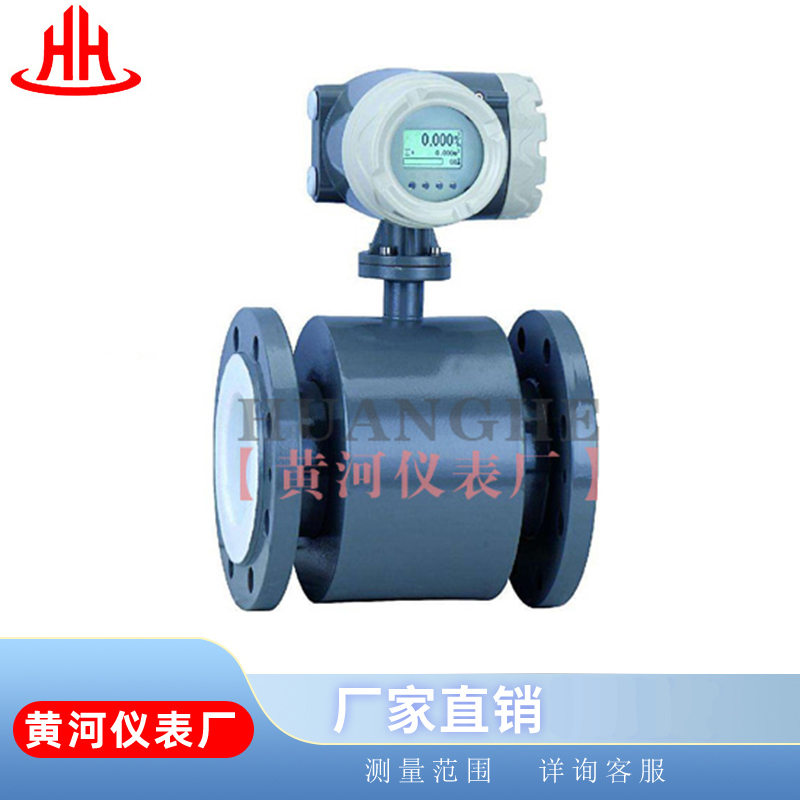

氨水流量计
氨水流量计
氨水流量计













氨水流量计工作原理:

当液体在磁场中作切割磁力线运动时,在导体中会产生感应电势,感应电势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场方向运动的速度成正比。同理,电磁流量计导电流体在磁场中作垂直方向流动而切割磁感应力线时,也会在管道两边的电极上产生感应电势。感应电势的方向由右手定则判定,感应电势的大小由下式确定:



据法拉第电磁感应原理,电磁流量计在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流速成正比例,其值为:

E=B·V·D·K

式中: E-感应电势;

K-与磁场分布及轴向长度有关的系数;

B-磁感应强度;

V-导电液体平均流速;

D-电极间距;(测量管内直径)

传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波等信号处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。

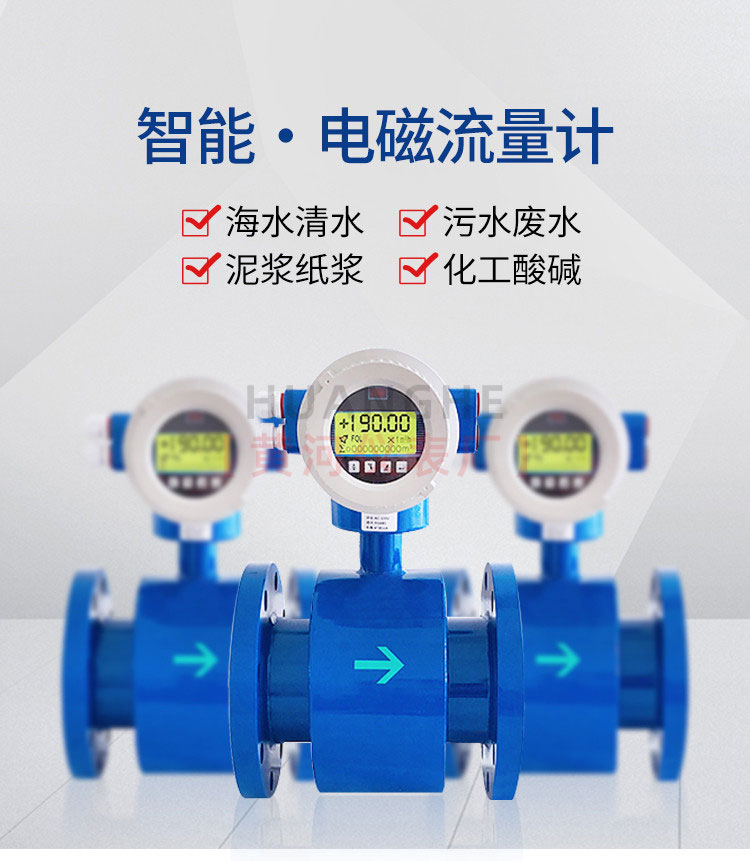

HH-HYBLDE系列氨水流量计全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度、测量性能可靠。转换器电路设计采用国际*技术,输入阻抗高达1015 欧姆,共模抑制比优于100db,对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构,磁场稳定可靠,而且大的缩小了体积,减轻了重复,使流量计小型流量化的特点。使客户“买的放心,用的省心,服务称心”是我公司的宗旨。



氨水常用流量计特点:

1.传感器重要的部件-线圈作优化的设计,并通过严格的实流试验,切实保证产品的测量精度

2.信号电极作彻底的静电屏蔽处理,保证小信号不会受线圈的干扰,保证低流速的测量精度

3.线圈与外界作隔离处理,保证线圈长期的绝缘强度,也就保证传感器的长期测量精度

4.传感器所有的焊接工艺都采用氩弧焊工艺,虽然成本较高,但能保证焊接的可靠性(焊接是传感器的主要的生产工艺),特别是安装线圈后的后一道焊接工序,用氩弧焊工艺能保证已安装的线圈不被损伤

5.采用接地电极结构,形成一个平衡电极平面,保证整个测量平均速度的过程都被限制在平衡电极平面之内进行,能很好的消除电气噪声干扰,提供*的测量结果

6.采用定制的双层屏蔽电缆

7.可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低

8.特殊介质测量(如浆液)采用高频励磁,消除杂波干扰

9.采用16位嵌入式微处理器,运算速度快,精度

10.全数字处理,抗干扰能力强,测量可靠,精度

11.超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好

12.用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT)技术,电路可靠性

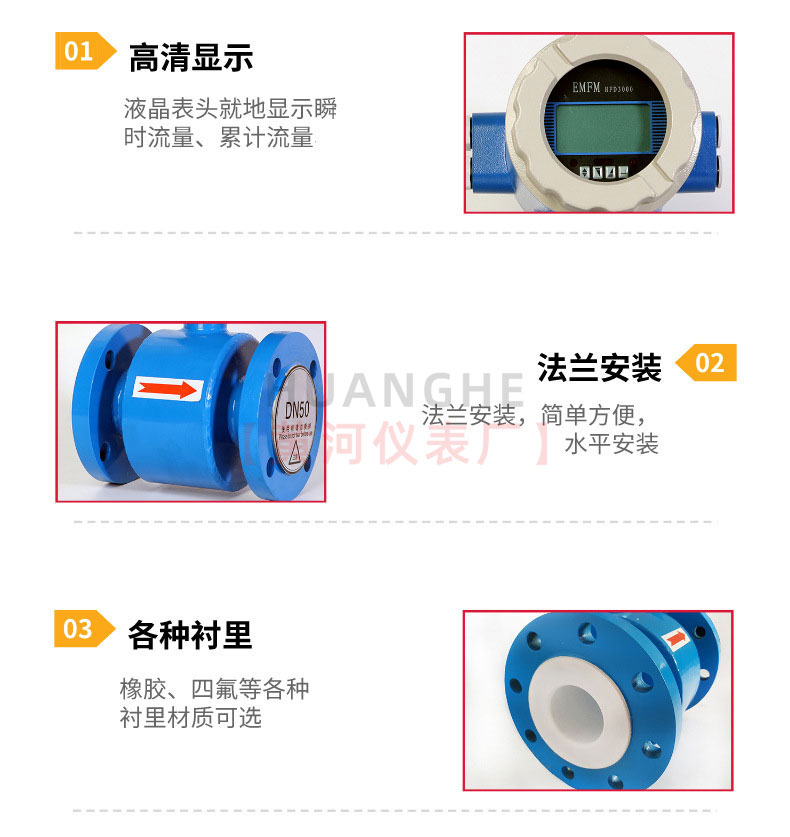

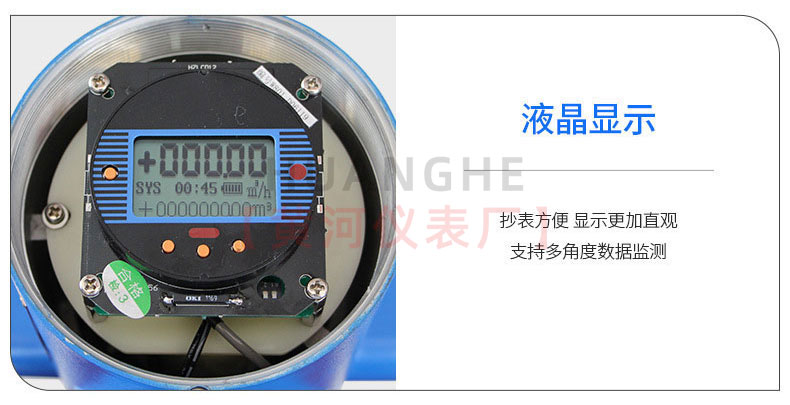

13.高清晰度背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等

14.菜单操作,使用方便,操作简单,易学易懂

15.双向测量系统,内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量

16.具有自检与自诊断功能,并在屏幕上显示

电磁流量计口径流量对照表
