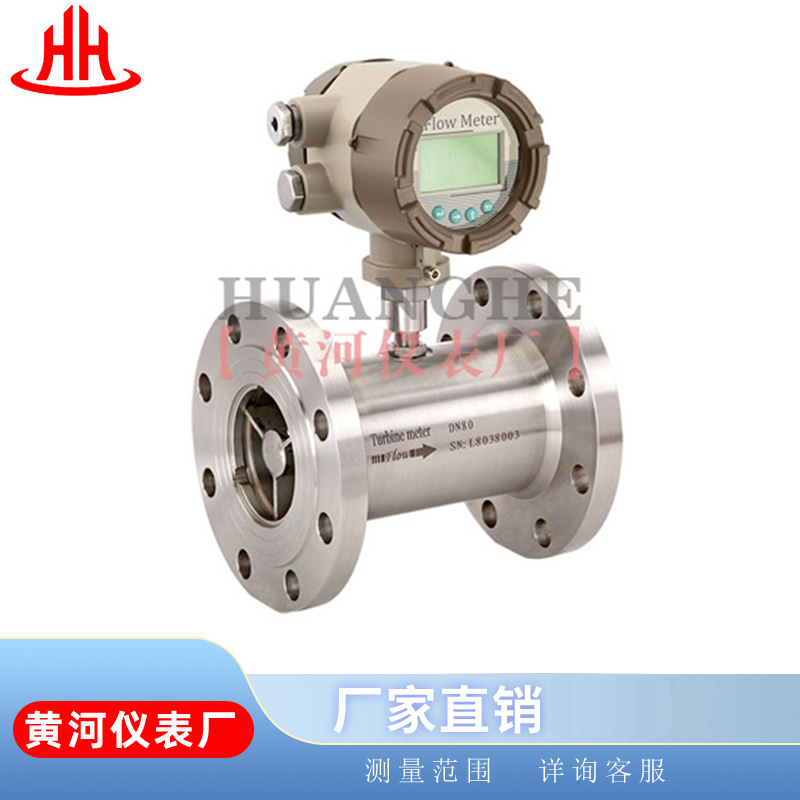

智能涡轮流量计
智能涡轮流量计
智能涡轮流量计



















工作原理:

   涡轮流量计的工作原理 [2]  :流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由*磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电

脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k

式中:

f——脉冲频率[Hz];

k——传感器的仪表系数[1/m],由校验单给出。若以[1/L]为单位Q=3.6×f/k

Q——流体的瞬时流量(工作状态下)[m3/h];

3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。



组成:

   涡轮流量计属于速度式流量计,也叫叶轮式流量计。叶轮式流量计是利用置于流体中的叶轮的旋转角速度与流体流速成比例的关系,通过测量叶轮的转速来反映通过管道的流体体积流量大小,是流量仪表中比较成熟的仪表之一。涡轮流量计一般由下列典型五个部分组成:

1.表体

表体的材料一般为钢或者是铸铁,其两端为法兰连接。小口径表也有采用螺纹接口方式。

2.测量的组件

涡轮上有经过精密加工的叶片,它与一套减速齿轮和轴承一起构成测量组件,支撵涡轮的两个精度不锈钢*自润滑轴承保证该组件有较长的使用寿命。涡轮流量计亦可选用外部润滑油泵润滑轴承,但注意不能过量。

3.计数器

计数器面板上有以下重要信息:

(1)*大工作温度及压力:

(2)计量及*小和*大流量等级

(3)产品型号及编号

(4)防爆等级和标志

(5)低频或高频脉冲所对应流体的当量以及接线方式。

4.整流器

整流器用以使流体流过涡轮流量计时处于规则状态,从而消除扰动对计量无利影响。计量精度。

5.磁耦合传动的装置

该装置将处于大气环境中的计数器部分与被测量气体分离开来,并将测量组件的转动传递给计数器。



用途:

涡轮流量计是一种速度式仪表,它具有精度,重复性好,结构简单,运动部件少,耐高压,测量范围宽,体积小,重量轻,压力损失小,维修方便等优点,用于封闭管道中测量低粘度气体 [4]  的体积流量和总量。在石油,化工,冶金,城市燃气管网等行业中具有*的使用价值。
黄河仪表涡轮流量计主要技术参数
黄河仪表涡轮流量计材质选型
黄河仪表涡轮流量计产品外形尺寸
黄河仪表涡轮流量计产品尺寸
黄河仪表涡轮流量计产品尺寸
黄河仪表涡轮流量计接线标准
