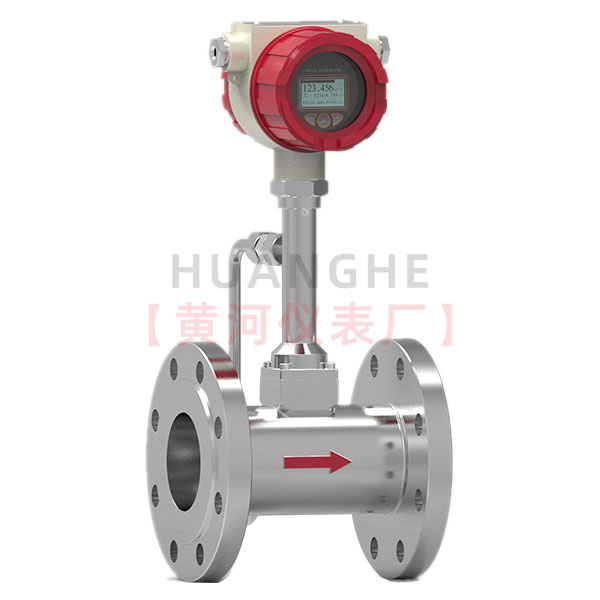

温压补偿涡街流量计
温压补偿涡街流量计
温压补偿涡街流量计





原理:

    作为流量计在物料平衡及能源计量中需检测质量流量,这时流量计的输出信号应同时监测体积流量和流体密度,流体物性和组分对流量计量还是有直接影响的。

    涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有的介质适应能力,无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量,配备温度、压力传感器可测量标况体积流量和质量流量,是节流式流量计的理想替代产品。



安装:

    在实际应用中,往往*大流量远低于仪表的上限值,随着负荷的变化,*小流量又往往会低于仪表的下限值,仪表并非工作在它的*佳工作段,为了解决这一问题,通常采用在测量处缩径提高测量处的流速,并选用较小口径的仪表以利于仪表的测量,但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流,使加工、安装都不方便。

    为了使用方便,电池供电的本地显示型涡街流量计采用微功耗*,采用锂电池供电可不间断运行两年以上,节省了电缆和显示仪表的采购安装费用,可就地显示瞬时流量、累积流量等。温度补偿涡街流量计具有无运动部件,测量范围大,运行可靠,测量精度,介质适应性*,压力损失小,结构简单,安装维护方便,可远距离传输信号等特点,给用户使用带来了极大的方便.可*用于石化,冶金,纺织,医药,机械,供水,供热,热电,科研等行业的各种液体,气体,蒸汽等单相流体的工艺计量和节能管理,倍受各界用户的重视和好评

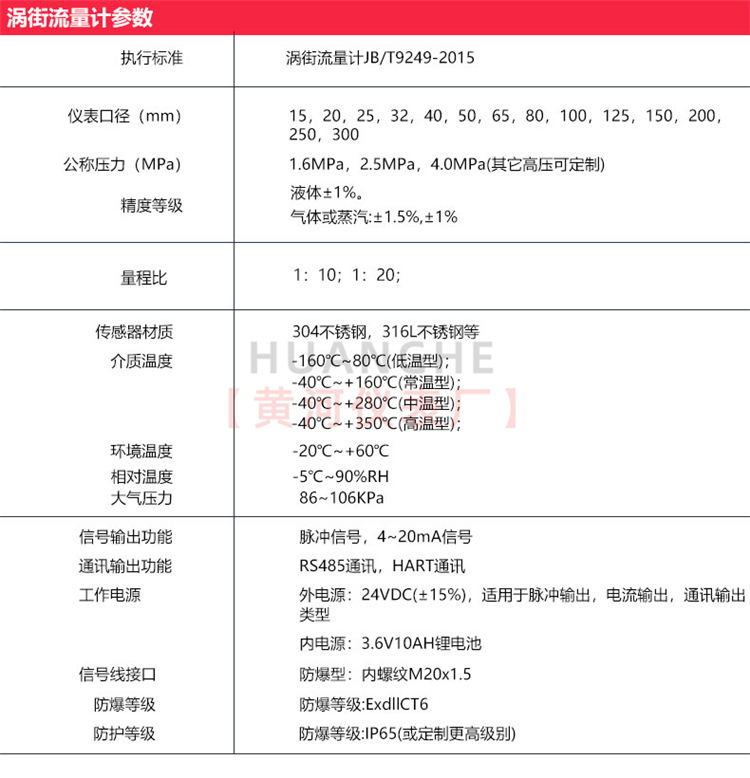

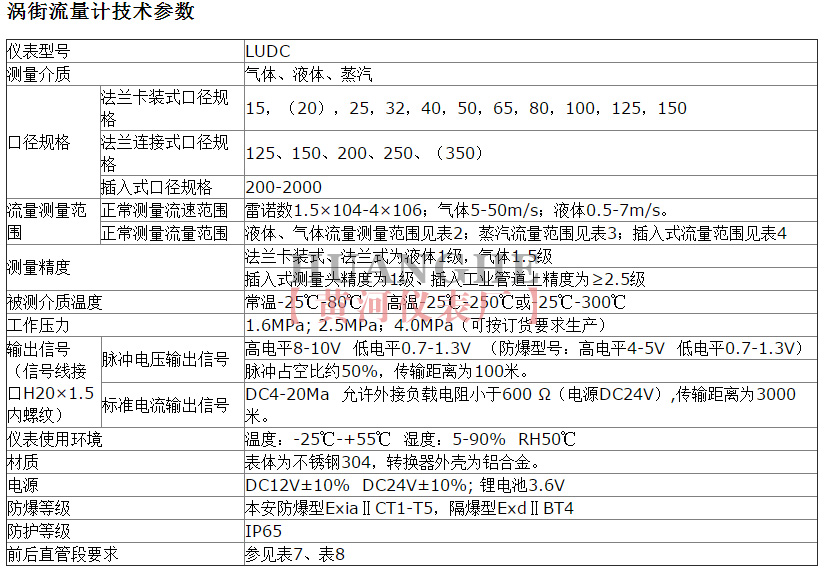

技术参数:

◆测量介质: 气体、液体、蒸气

◆口径规格 法兰卡装式口径选择 25,32,50,80,100

◆法兰连接式口径选择 100,150,200

◆流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s

◆被测介质温度:常温–25℃~100℃

◆高温–25℃~150℃ -15℃~300℃

◆精度等级:0.5级、1.0级

◆量程比:8:1 12:1 30:1

◆输出信号 脉冲电压输出信号

◆脉冲占空比约50%,传输距离为100m

◆脉冲电流远传信号 4~20 mA,传输距离为1000m

◆仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃

◆材质 不锈钢, 铝合金

◆电源 DC24V或锂电池3.6V

◆防爆等级:ia II CT1-CT6

◆防护等级 IP67

◆检测放大电路:不同口径、不同介质可互换
温压补偿涡街流量计
温压补偿涡街流量计
