明渠流量计
明渠流量计
发布时间:2018-12-28
明渠流量计
概述:
明渠流量计测量系统的组成方法一般由一台流量显示仪、一台流速计、一台液位计组成;也可由一台流量显示仪、*多四台流速计、一台液位计组成的多点流速测量的明渠流量系统。明渠流量计系统,适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形明渠及涵洞的流量测量。明渠流量计品种很多,常见的有堰式明渠流量计和槽式明渠流量计两大类。

工作原理:
    明渠流量计以流速-水位运算法为基础,并采用了先进的流速测量仪和水位测量仪,从而确保测速和运算的准确性的一种新型智能化流量系统,根据渠道的宽度和测量精度的要求,采用单探头法或多探头法明渠测流的数学模型。
智能明渠流量系统显示仪中微处理器根据水位计测出的实际水位和已置入的渠道几何尺寸、边坡系数、渠道精度、水力坡道、流速垂直平面修正系数,按照预定的数学模式计算出渠道的流量。

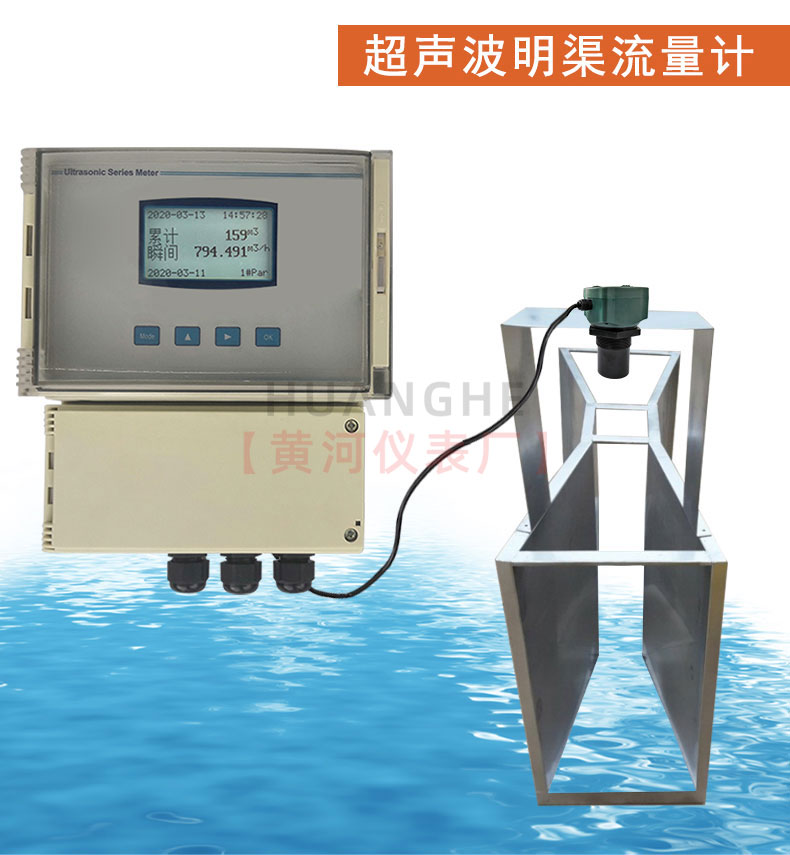

明渠流量计的工作原理是利用明渠技术,通过测量流体液位高度,再经过仪器内部的微处理器运算得到流量。由于是非接触测量,明渠流量计能在较恶劣的环境中应用。明渠流量计在微机控制下,发射和接受明渠,根据传输时间计算出明渠流量计距被测液面的距离,从而得到液位高度,由于该液位与流量之间有一定的比例关系,因此可根据计算公式*终得到液体流量Q。

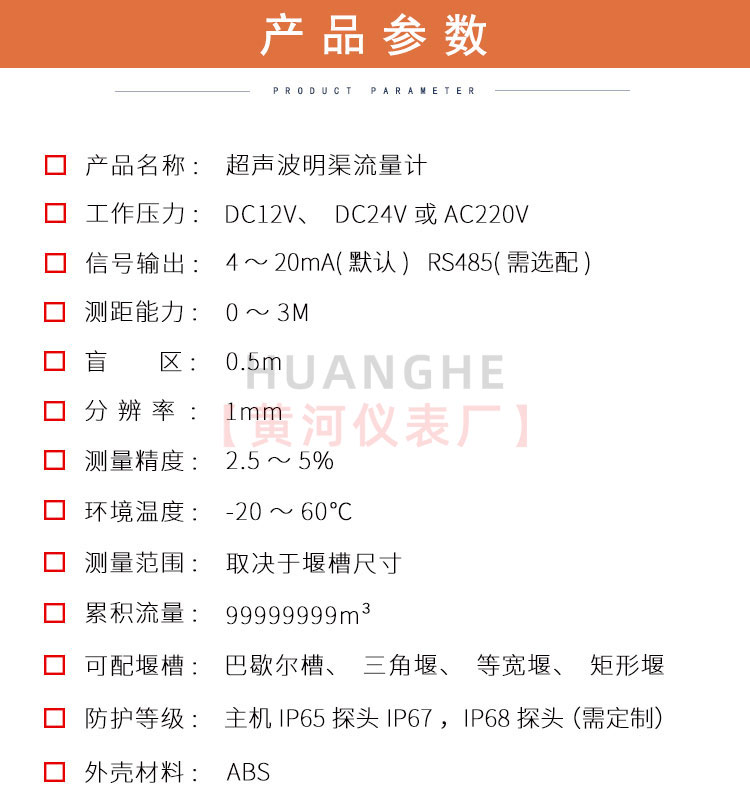

技术参数:
明渠流量计的技术参数:
水位测量范围(m): 0~3.0m
盲 区(m): 0.3m
整机测量精度: 系统误差±3‰
流量测量范围: 取决于所用堰/槽类型,*大可为9999m3/h
工作温度(℃): -20℃~+60℃
*小水位分辨(mm): ±1mm
信号输出: RS485,4~20mA,2路开关量输出
显 示: 高亮字符液晶显示
供电电源: DC24V /150mA ;AC220 /100mA

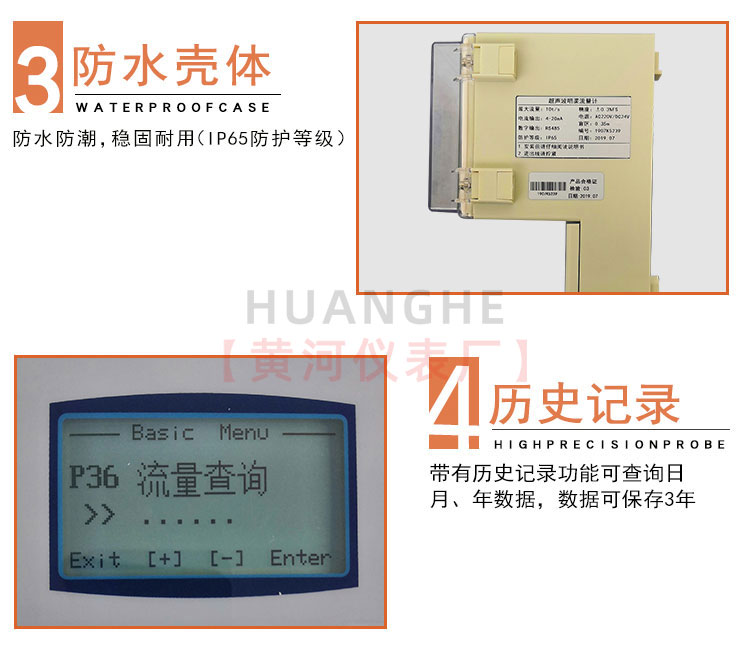

防护等级: IP65

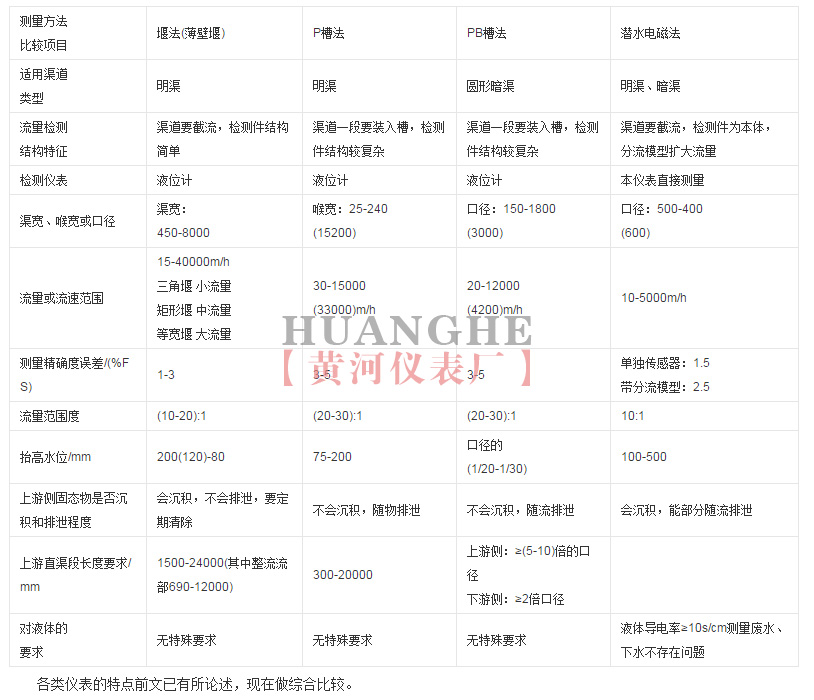

常用渠用流量仪表适用范围和性能比较归纳如表:
