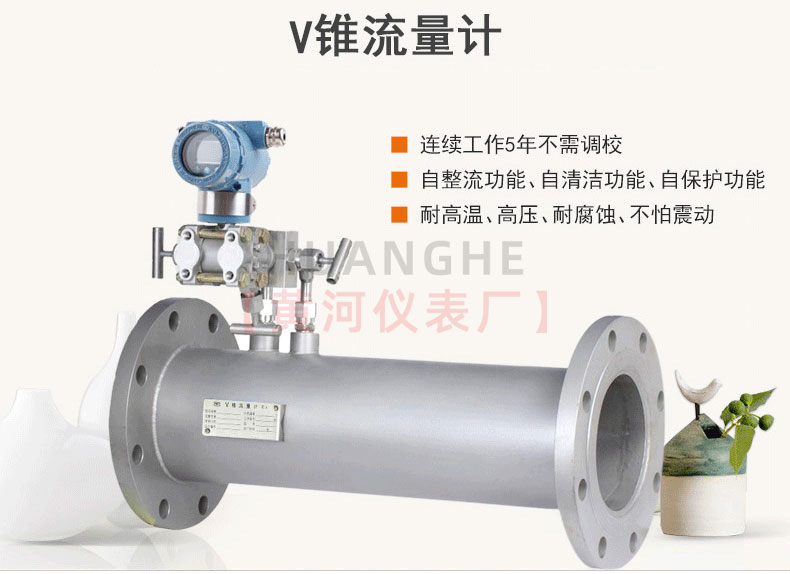

V锥流量计，又名；V型锥流量计；V形锥流量计；锥型流量计；锥形流量计；内锥流量计；内锥式流量计，一体化V锥流量计V锥流量计(V-cone flowmeter)是20世纪80年代开始**的一种差压流量计，它的开发成功是差压式流量测量的质的飞跃。它利用V锥体在流场中产生的节流效应，通过检测上下游压差来测量流量。与普通节流件相比，它改变了节流布局，从中心孔节流改为环状节流。实践使用证明，V锥流量计与其他流量仪表相比，具有长期精度*、稳定性*，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。

1.V型锥形流量计是一种*精度、*稳定性、量程比宽、可测介质广的新型流量计。

2. 可测量介质包括液体、气体、蒸汽等,几乎涵盖了所有流动性介质。

3. 流体的**工况温度可达800℃,**压力可达10.5Mpa。

4. 若选用特种材质的表体,介质的工况温度、压力还可以更*。

5. V型锥形流量计可测量**雷诺数为500万,*低雷诺数为8000甚至更低。

6. 产生满刻度差压信号从*低小于0.1千帕到**几十千帕。

工作原理

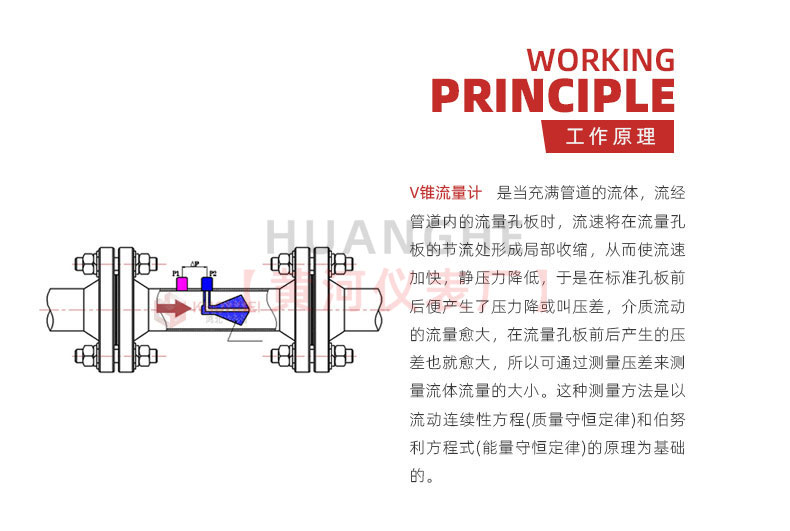

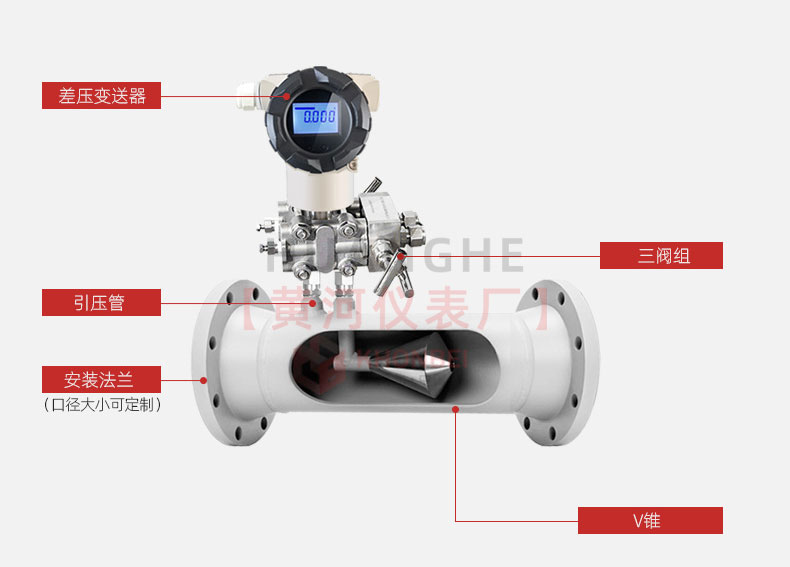

V型锥流量计属*精度、*稳定性的新型差压式流量仪表。和其他差压式仪表一样，也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内，当压力降低时，速度会增加，当介质接近锥体时，其压力为P+，在介质通过锥体的节流区时，速度会增加，压力会降低为P-，P+和P-都通过V型锥形流量计的取压口引到差压变送器上，流速发生变化时，差压值会随之增大或减小。也就是说对于稳定流体，流量的大小与差压平方根成正比。当流速相同时，锥体节流面积越大，则产生的差压值也越大。

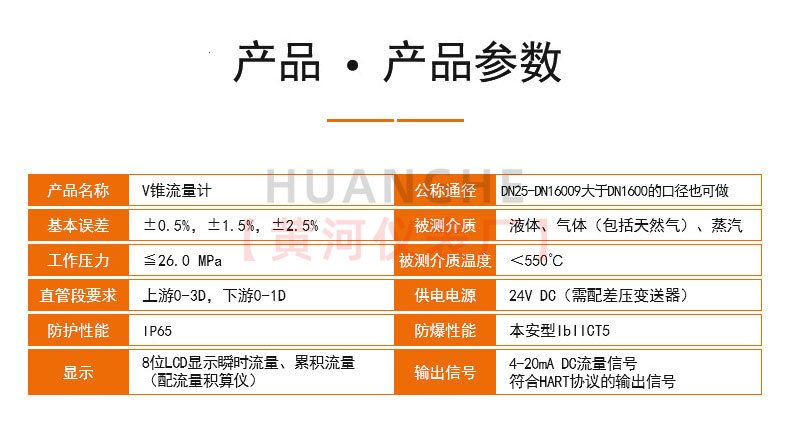

技术指标:



质量

1、*精度：±0.075%。

2、*稳定性：优于0.1%fs/年。

3、*静压：40mpa。

4、连续工作5年不需调校。

5、可忽略温度、静压影响。

6、抗*过压。

特点

1、 具有良*的准*度（≤0．5%）和重复性（≤0．1%）。

2、 具有较宽的量程比（10﹕1～15﹕1）。

3、 自整流功能，只需要极短的直管段（前1～3D后0～1D）。

4、 自清洁功能，可测脏污和易结垢流体，适合*炉煤气等杂质较多的介质。

5、 自保护功能，节流件关键部位不磨损，能保持长期稳定地工作。

6、 耐*温、*压、耐腐蚀、不怕震动。

7、 可测流体的种类非常*（液、气、蒸汽），流量测量范围宽（微小流量～大流量），适应的管道DN15～DN3000。

8、流量计结构设计是流体扫过型结构，不可能截留流体中任何夹带的气、液或固相污物,非常适用于脏污流体的流量测量，如焦炉煤气，湿气体等。

9、 无可动部件。

10、当流体流经填 的内锥体时,会在其周边形成边界层并疏导流体离开锥体尾部的边缘,从而减少它被磨损的可能性。

11、在换热站测量蒸汽，热水，无需直管段。由于换热站空间比较小，选择一般流量计要求直管段较长，影响运行精度，用在测量*炉煤气，有自清洁作用，引压管不易堵塞.



参数:

连接型表体

1、公称口径： Φ15-Φ2000测量介质：液体、气体、蒸汽。

2、测量介质温度范围：－200℃~+800℃。

3、压力等级：1.0MPa~10.5MPa。

4、精度等级：0.5级、1.0级、1.5级、2.5级。

5、表体材质：锥体材质为不锈钢，管道、法兰为碳钢。（其它材质协议供货）。

6、β值范围：0.45……0.85。

取压型表体

1、公称口径： Φ80-Φ20。

2、测量介质：液体、气体、蒸汽 测量介质温度范围：－200℃~ +800℃。

3、压力等级： 1.0MPa~10.5MPa。

4、精度等级：0.5级、1级、1.5级、2.5级。

5、表体材质：锥体材质为不锈钢，管道、法兰为碳钢（其它材质协议供货）。

6、β值范围：0.45……0.85。

管道焊接型表体

1、公称口径： Φ15-Φ2000。

2、测量介质：液体、气体、蒸汽 测量介质温度范围：－200℃~ +800℃。

3、压力等级：1.0MPa~10.5MPa。

4、精等级：0.5级、1级、1.5级、2.5级表体材质：锥体材质为不锈钢，管道、法兰为碳（其它材质协议供货）。

5、β值范围：0.45……0.85。
