雷达物位计
微波物位计,俗称雷达(Radar)物位计,雷达是英文Radio Detection and Raging(无线电检测与测距)首字母的缩写词。

种类:

雷达物位计已成为物位测量仪表市场上的主流产品,主要分为雷达物位计和导波雷达物位计。

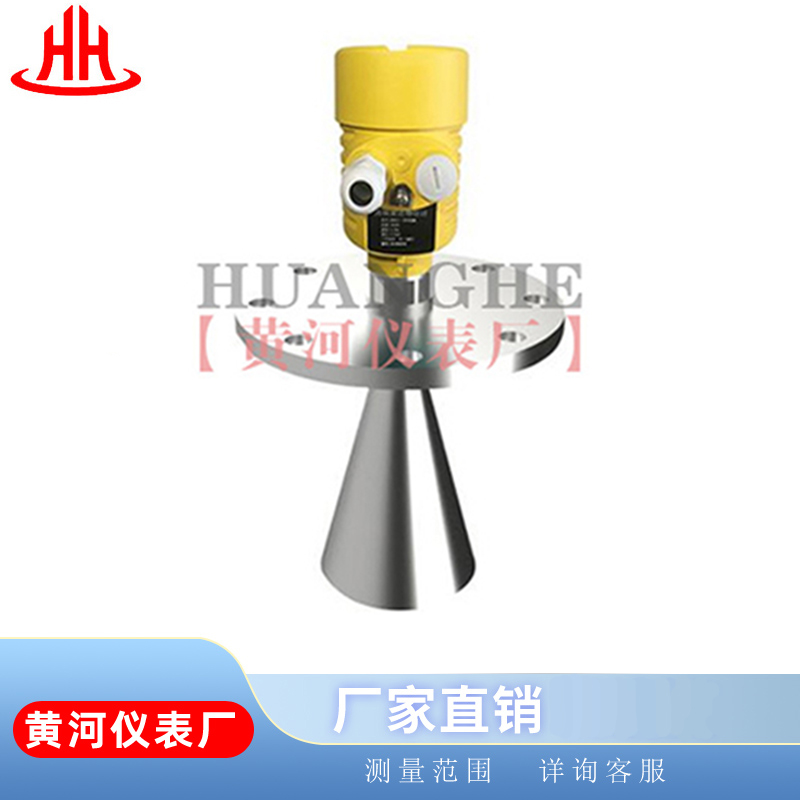

1.雷达物位计
雷达物位计发射功率很低的极短的微波通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和*的测量。即使存在虚假反射的时候,*新的微处理技术和软件也可以准确地分析出物位回波。通过输入容器尺寸,可以将上空距离值转换成与物位成正比的信号。仪表可以空仓调试。在固体测量中的应用可以使用K-频段的高频传感器。由于信号的聚焦效果非常好,料仓内的安装物或仓壁的粘附物都不会影响测量。
2.导波雷达物位计
导波雷达物位计的微波脉冲沿着一根缆、棒或包含一根棒的同轴套管运行,接触到被测介质后,微波脉冲被反射回来,并被电子部件接收,并分析计算其运行时间。微处理器识别物位回波,分析计算后将它转换成物位信号给出。由于测量原理简单,可以不带料调整,从而节省了大量调试费用。测量缆或棒可以截短,使之更加适应现场的应用。对于蒸汽不敏感,即使在烟雾、噪音、蒸汽很强烈的情况下,测量精度也不受到影响。不受介质特性变化的影响,被测介质的密度变化或介电常数的变化不会影响测量精度。粘附:没有问题,在测量探头或容器壁上粘附介质不会影响测量结果。容器内安装物如果采用同轴套管式的测量完全不受容器内安装物的影响,不需要特殊调试。
可以提供不同形式的探头用于不同应用:
1.缆式,用于测量液体介质或重量大的固体介质,量程可达60米;
2.棒式,用于测量液体介质或重量轻的固体介质,量程可达6米;
3.同轴套管,用于测量低黏度的介质,不受过程条件的影响,量程可达6米。

应用介质:
智能雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量,适用于温度、压力变化大;有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法,并可在工业频率波段范围内正常工作。波束能量较低,安装于各种金属、非金属容器或管道内,对人体环境均无伤害。
注意事项:
1:测量范围从波束触及罐低的那一点开始计算,但在特殊情况下,若罐底为凹型或锥形,当物位低于此点时无法进行测量。
2:若介质为低介电常数当其处于低液位时,罐底可见,此时为保证测量精度,建议将零点定在低高度为C 的位置。
3:理论上测量达到天线尖端的位置是可能的,但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的尖端至少100mm。
4:对于过溢保护,可定义一段安全距离附加在盲区上。
5:较小测量范围与天线有关。
雷达液位计安装要求:
1. 推荐距离(1)墙至安装短管的外壁。
2. 离罐壁为罐直径1/6处,较小距离为200mm。
3. 不能安装在入料口的上方(4)。
注意事项:测量范围从波束触及罐低的那一点开始计算,但在特殊情况下,若罐低为凹型或锥形,当物位低于此点时无法进行测量。若介质为低介电常数当其处于低液位时,罐低可见,此时为保证测量精度,建议将零点定在低高度为C 的位置。理论上测量达到天线尖端的位置是可能的,但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的尖端至少100mm。对于过溢保护,可定义一段安全距离附加在盲区上。较小测量范围与天线有关。
雷达液位计选型:
雷达液位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式、杆式探头传导,当脉冲遇到物料表面时反射回来被仪表内的接收器,并将距离信号转化成物位信号。
应 用:液体、粉料、固体颗粒、带浮顶的气体
测量范围:70米
过程连接:螺纹、法兰
过程温度:-40-800°
过程压力:-1.0-20bar
精 度:<0.1%
频率范围:6GHZ--80GHZ
防护等级:ExiaⅡC T6/IP67
信号输出:4-20mA (两线)
4-20mA/HART(两线)
4-20mA/HART(四线)
优势及应用:
1、雷达液位计可以测量液体、固体介质比如:原油、浆料、原煤、粉煤、挥发性液体等;
2、可以在真空中测量可以测量所有介质常数>1.2的介质,测量范围可达70m;
3、供电和输出信号通过一根两芯线缆(回路电路),采用4…20mA输出或数字型信号输出;
4、非接触式测量安装方便采用极其稳定的材料牢固耐用,均可靠分辨率可达1mm;
5、不受噪音、蒸汽、粉尘、真空等工况影响;
6、不受介质密度和温度的变化,过程压力可达400bar,介质温度可达-200℃至800℃;
7、安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装;
8、调试可多种方式选择:采用编程模块调试(相当于一个分析处理仪表)、SOFT软件调试、HART手持编程器调试,调试起来方便快捷。
