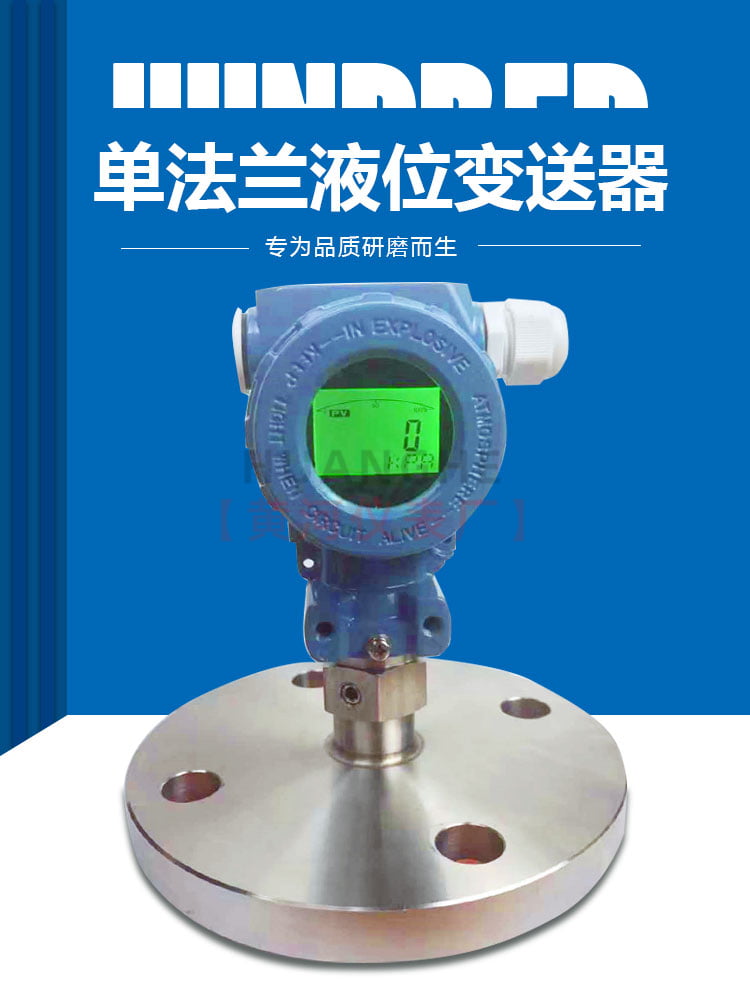

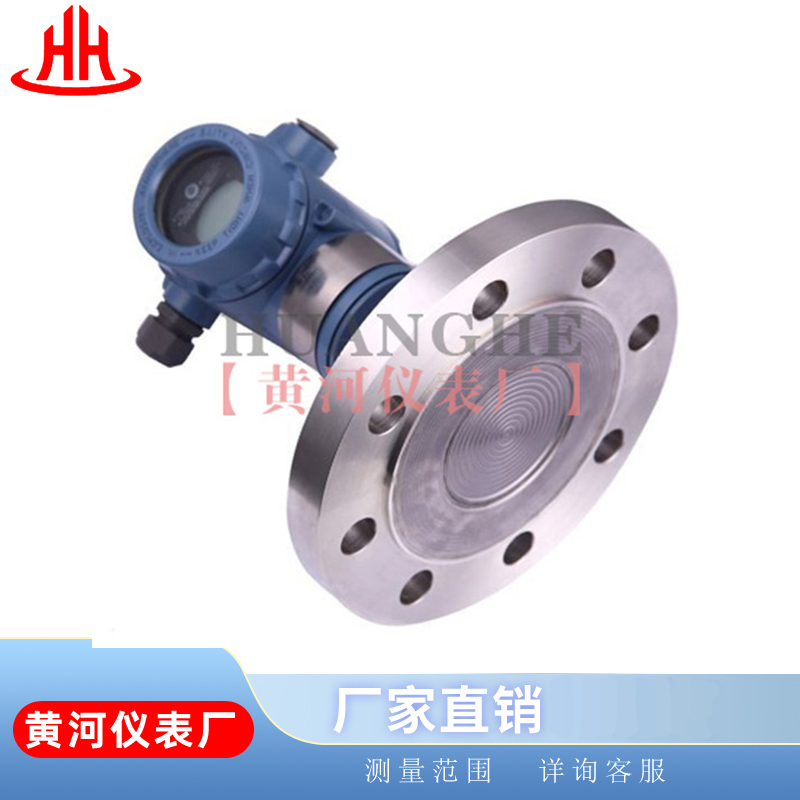

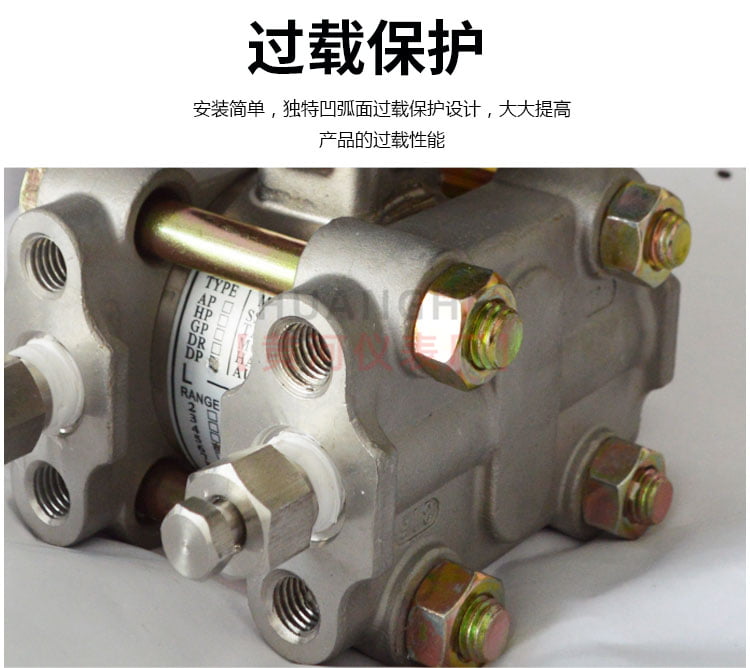

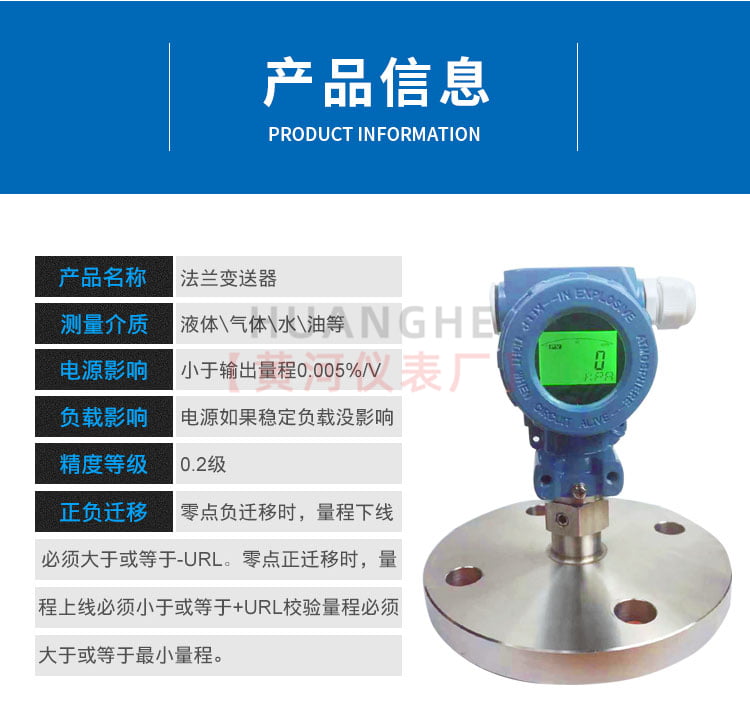

单法兰液位变送器可对各种容器进行液位、密度的精度测量，有平法兰和插入式法兰两种，适用于*粘度介质或悬浮液体测量。TN3851LT型单法兰液位变送器的安装法兰标准按ANSI，法兰有3"和4"规格，法兰等级为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。

因隔离膜片很薄，是耐腐蚀的薄弱环节，故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等，可适用于不同情况的防腐要求，可根据被测介质浓度、湿度、压力等参数适合附录中给出耐腐蚀参考表进行合理选择。如腐蚀性强的场合可选择防腐结构变送器。

用户不注明时以3"150LB安装法兰及接液膜片材料316L 供货。 TN3851LT型单法兰液位变送器的安装法兰标准按ANSI，法兰有3〃和4〃规格，法兰等级分为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等。用户不注明时以3〃150LB安装法兰及接液膜片材料31供货。

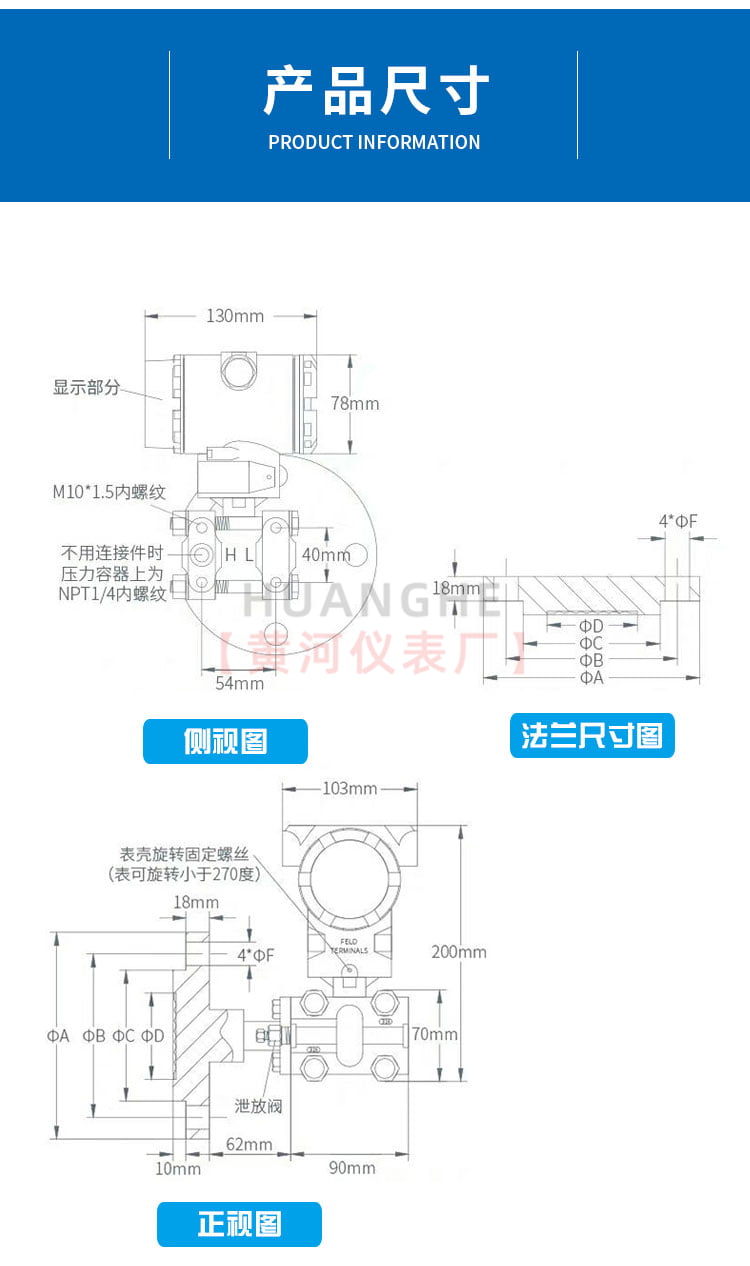

单法兰液位变送器外型尺寸图



法兰尺寸	螺栓孔
尺寸	规格	直径	A	B	C	数目n	直径d	分布直径d1
3"	1501b	190	30	66	127	4	19	152
4"	1501b	228	30	89	157	8	19	190
3"	3001b	210	35	66	127	8	22	168
4"	3001b	254	38	89	157	8	22	200

HH3851LT	单法兰液位变送器（*大工作压力2.5MPa）
	4	0-4～40KPa
5	0-40～250KPa
6	0-0.16～1.0MPa

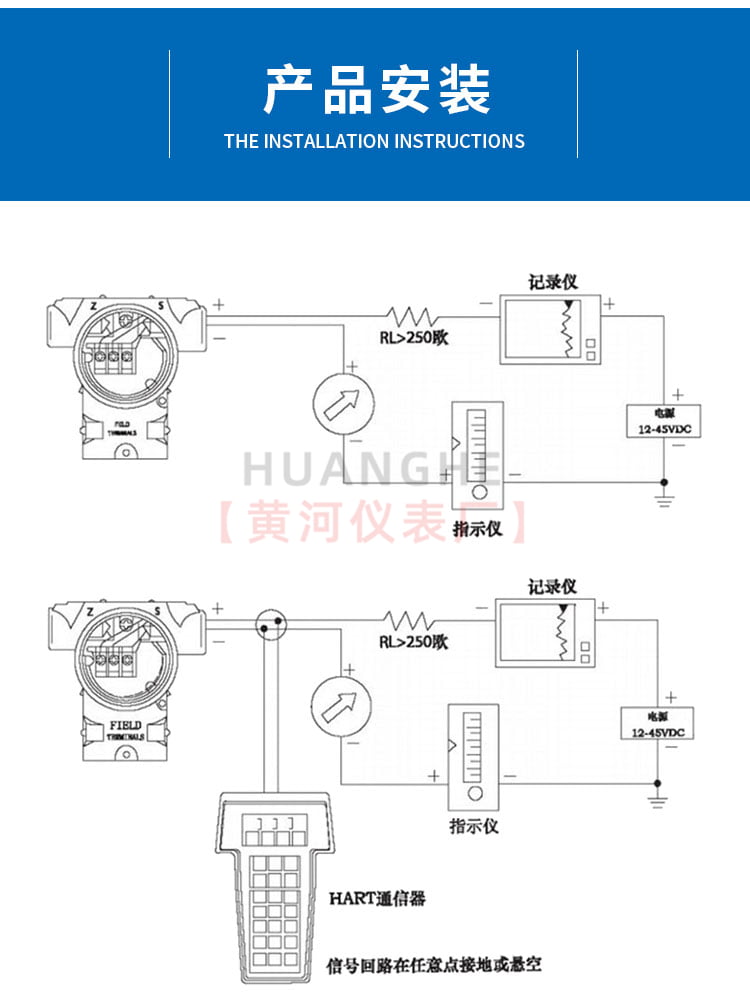

	代码	输出
N	普通模拟型：（输出：4～20mA）
G	常规智能型：（输出：4～20mA）
S	标准智能型：（输出：4～20mA带HART总线协议）
Z	数字化智能型：（输出：4～20mA全数字化传感器，自带通讯键盘）
	代码	公称直径尺寸（mm）	插入筒长度（mm）	*压侧隔膜片材料
A0	80	平	316LSST
A2	80	50	316LSST
A4	80	100	316LSST
A6	80	150	316LSST
B0	100	平	316LSST
B2	100	50	316LSST
B4	100	100	316LSST
B6	100	150	316LSST
C0	80	平	哈氏C-276
C2	80	50	哈氏C-276
C4	80	100	哈氏C-276
C6	80	150	哈氏C-276
D0	100	平	哈氏C-276
D2	100	50	哈氏C-276
D4	100	100	哈氏C-276
D6	100	150	哈氏C-276
E0	80	平	钽
F0	100	平	钽
	代码	安装法兰
A	3〞150lb	碳钢镀锌
B	4〞150lb
C	3〞300lb
D	4〞300lb
	代码	结 构 材 料
法兰和接头	排气/排液阀	隔离膜片	灌充液体
22	316不锈钢	316不锈钢	316不锈钢	硅油
23	316不锈钢	316不锈钢	哈氏合金C
24	316不锈钢	316不锈钢	蒙乃尔
25	316不锈钢	316不锈钢	钽
33	哈氏合金C	哈氏合金C	哈氏合金C
35	哈氏合金C	哈氏合金C	钽
	代码	选项
M1	0-****线性指示表
M2	LED数字显示表

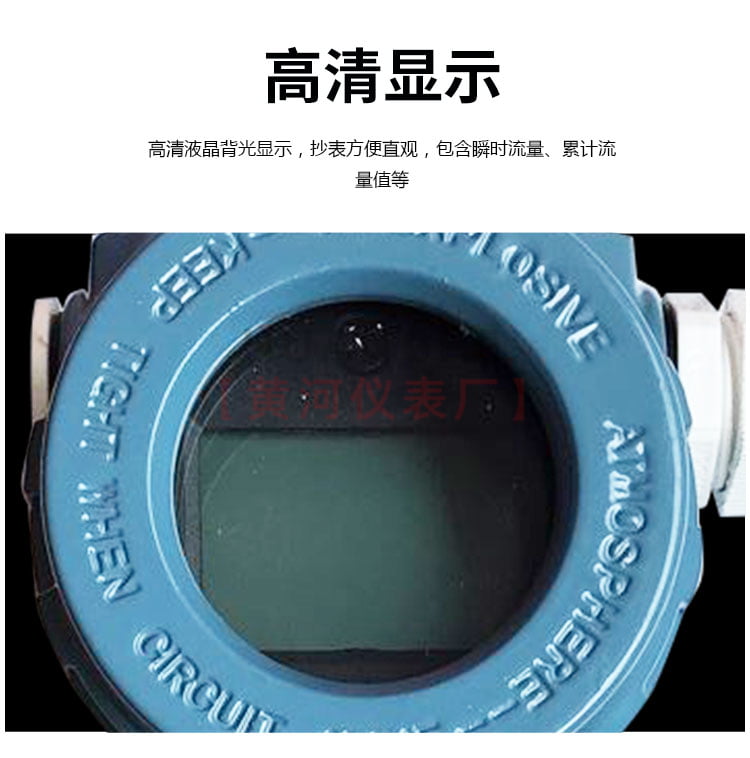

M3	LCD显示器
C0	1/2-14NPT锥管内螺纹接头
C1	1/2-14NPT引压接头后部焊接引压管Ф14
C2	丁字形螺纹接头M20×1.5
d	隔爆型dⅡBT4
i	本安型iaⅡCT
