一、概述

节流标准孔板装置又称为差压式流量计，节流标准孔板是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成*应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便，性能稳定,使用可靠等特点。

节流标准孔板是标准节流件可不需标定直接依照国家标准生产，1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.**标准ISO5167<**标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06 。

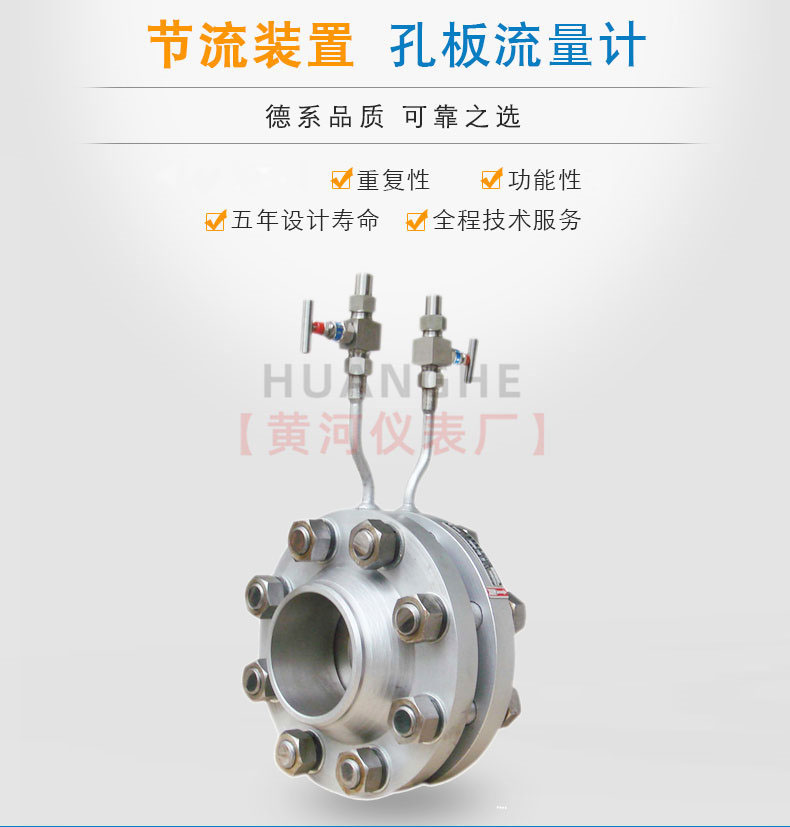

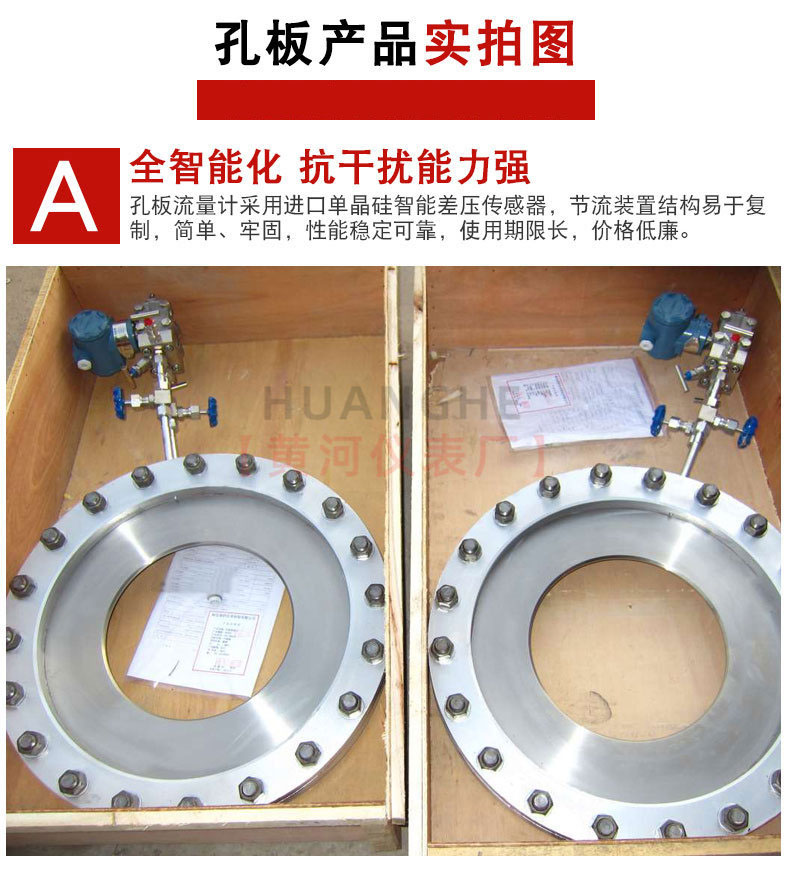

二、外形

三、工作原理

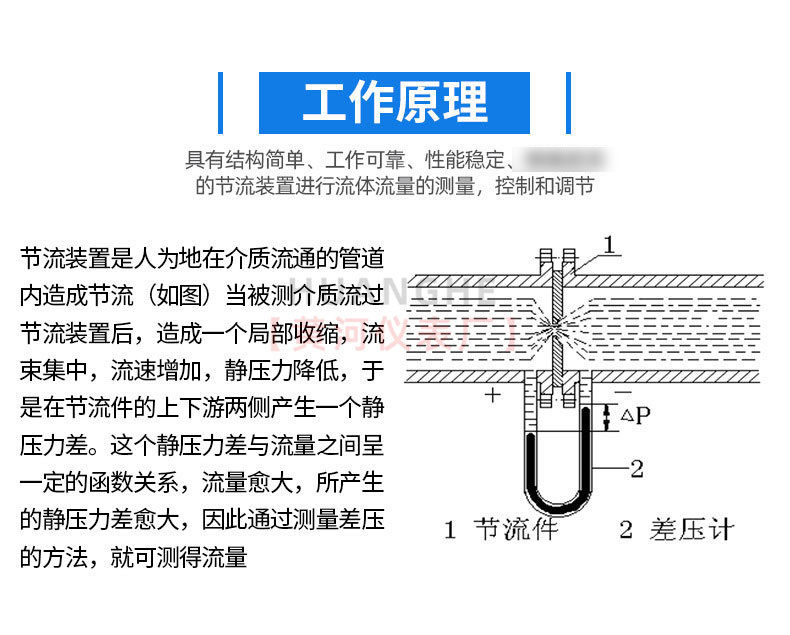

充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

在已知有关参数的条件下，根据流动连续性塬理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：

计算公式

c－流出系数　　无量纲

d－工作条件下节流件的节流孔或喉部直径

D－工作条件下上游管道内径

qm－质量流量　Kg/s

qv－体积流量　m3/s

?－直径比d/D 无量纲

流体的密度Kg/m3

可膨胀性系数　　无量纲

结构

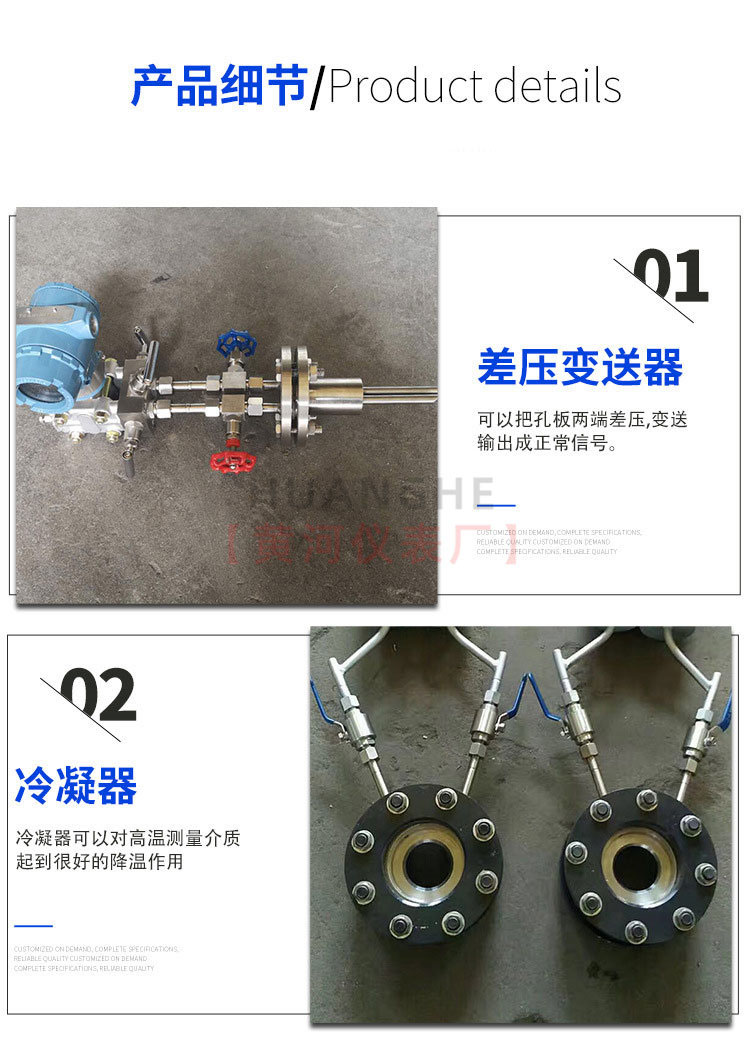

四、结构

节流装置组成

1. 节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等

2. 取压装置：环室、取压法兰、夹持环、导压管等

3. 连接法兰（国家标准、各种标准及其它设计部门的法兰）　、紧固件。

4. 测量管

五、选型：
