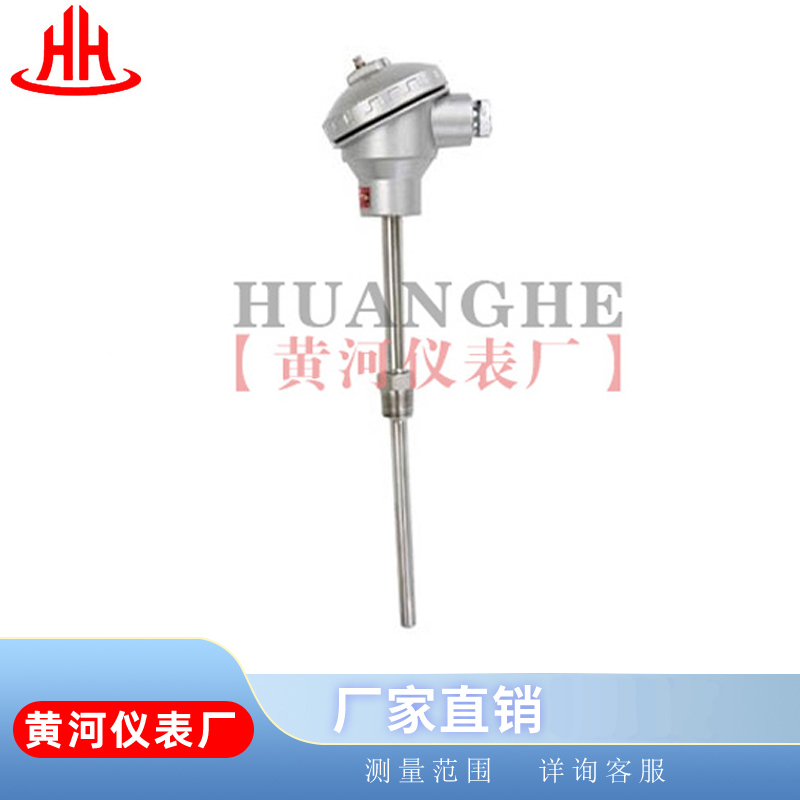

应用

   热电阻通常和显示仪表、记录仪表等配套使用。直接测量生产过程中的-200～500℃范围内液体、蒸汽和气体介质以及固体表面温度。

特点

 ●进口薄膜电阻元件，性能可靠稳定；

●压簧式感温元件，抗振性能*；

●测量*度*；

●机械强度*，耐压性能*

 工作原理



       热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。



主要技术参数

○产品执行标准

***751

JB／T8622－1997

JB／T8623－1997

○常温绝缘电阻

热电阻在环境温度为15～35℃，相对湿度不大于80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻≥100MΩ。

○测温范围及允差


型号	分度号	测温范围℃	精度等级	允许偏差
WZP	Pt100	-200～+500	A级	±(0.15+0.002|t|)
WZC	Cu50		B级	±(0.30+0.005|t|)
	Cu100	-50～+100	-	±(0.30+0.006|t|)

注：t为感温元件实测温度*值。
○接线盒形式



                 防水式                                                                                     防喷式
注：电气出口M未特殊指明，一律视为M20×1.5。
型号命名方法

W	温度仪表
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |	Z	热电阻
	| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |	感温元件材料 分度号
		P C	铂 Pt100 铜 Cu50
		| | | | | | | | | | | | | | | | | | | | | | | | | | | |	铂电阻元件
			无 2	单支 双支
			| | | | | | | | | | | | | | | | | | | | | | | |		安装固定形式
					1 2 3 4 5 6	无固定装置 固定螺纹 活动法兰 固定法兰 活络管接头式 固定螺纹锥形式
					| | | | | | | | | | | | | | | |	接线盒形式
						2 3	防喷式 防水式
						| | | | | | | | | | | |	保护管直径
							0 1	Φ16 Φ12
							| | | | | | | | |	工作端形式
								G	变截面
								| | | | | | |
W	Z	P	2	——	2	2	0	G	典型型号示例

选型须知

1）型号

2）分度号

3）精度等级

4）安装固定形式

5）保护管材质

6）长度或插入深度

例A：热电阻，Pt100型，A级，固定螺纹 M27×2，保护管316L，长度450mm，插入深度300mm。WZP-220，Pt100热电阻，L×I=450×300，I级，保护管316L，螺纹 M27×2。

热电阻（适用于铠装和隔爆热电偶）
