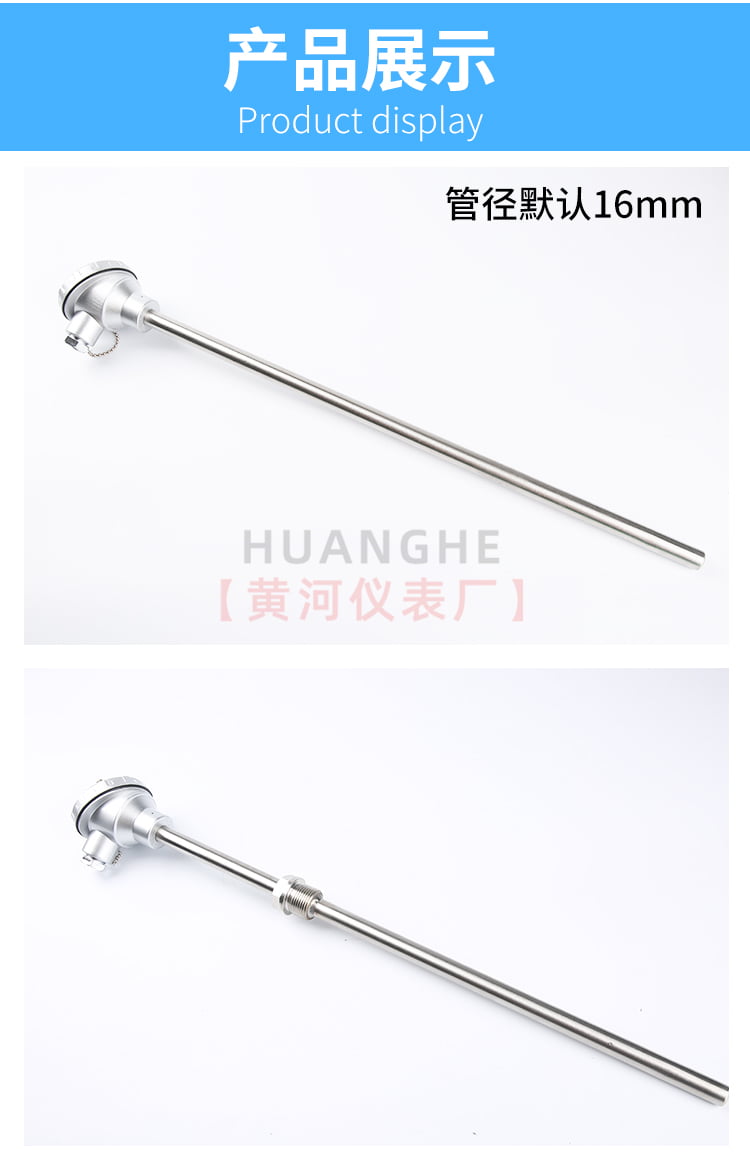

热电偶
热电偶
热电偶














应用



       通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中0~1300℃范围内的液体、蒸汽和气体介质以及固体表面温度。



特点



●装配简单,更换方便;

●压簧式感温元件,抗振性能好;

●测量范围大;

●机械强度高,耐压性能好;

●热响应时间快;

●使用寿命长;



工作原理



  热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。

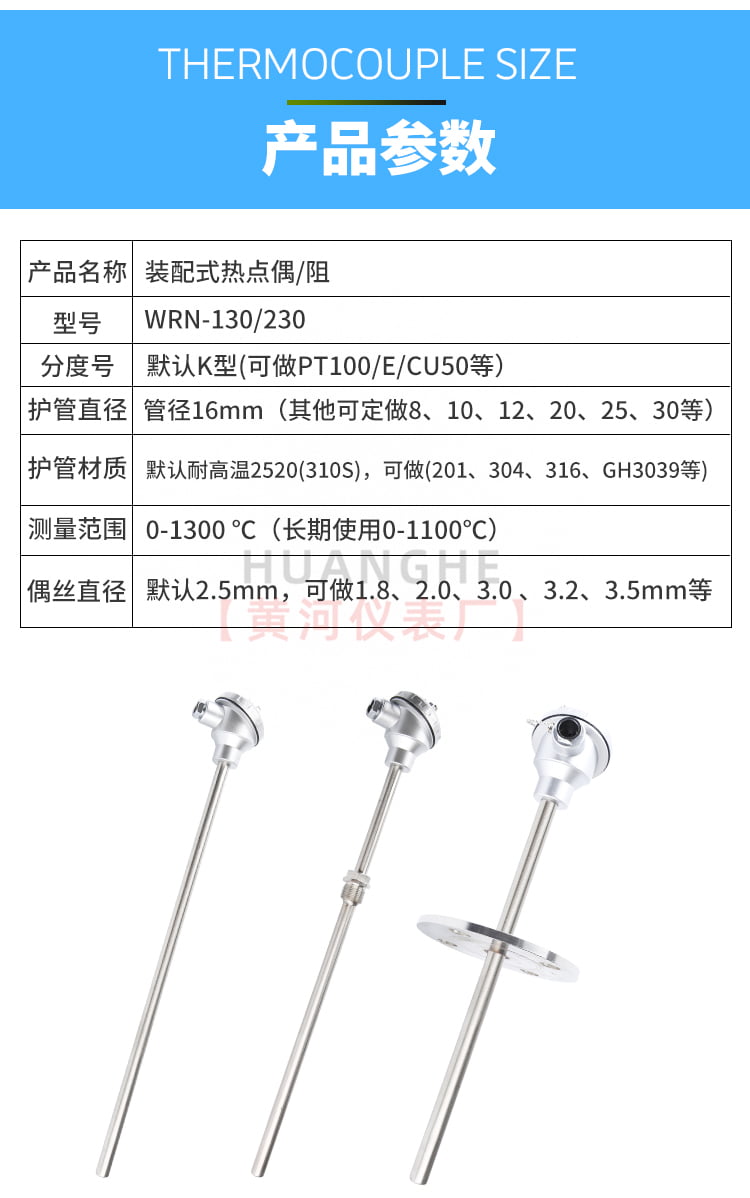

主要技术参数



○产品执行标准

IEC584

IEC1515

GB/T16839-1997

JB/T5582-91



○常温绝缘电阻



热电偶在环境温度为20±15℃,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻≥100MΩ.m。

热电偶冷端补偿计算方法:

从毫伏到温度:测量冷端温度,换算为对应毫伏值,与热电偶的毫伏值相加,换算出温度;

从温度到毫伏:测量出实际温度与冷端温度,分别换算为毫伏值,相减後得出毫伏值,即得温度

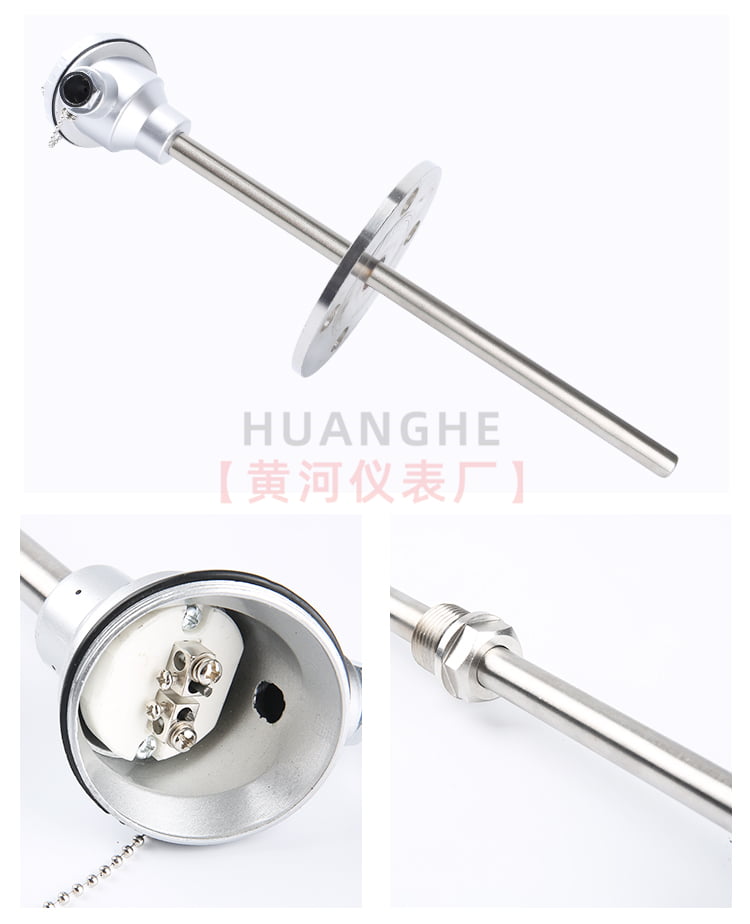

热电偶的结构形式为了保证热电偶可靠、稳定地工作,对它的结构要求如下:

1、组成热电偶的两个热电极的焊接必须牢固;

2、两个热电极彼此之间应很好地绝缘,以防短路;

3、补偿导线与热电偶自由端的连接要方便可靠;

4、保护套管应能保证热电极与有害介质充分隔离。

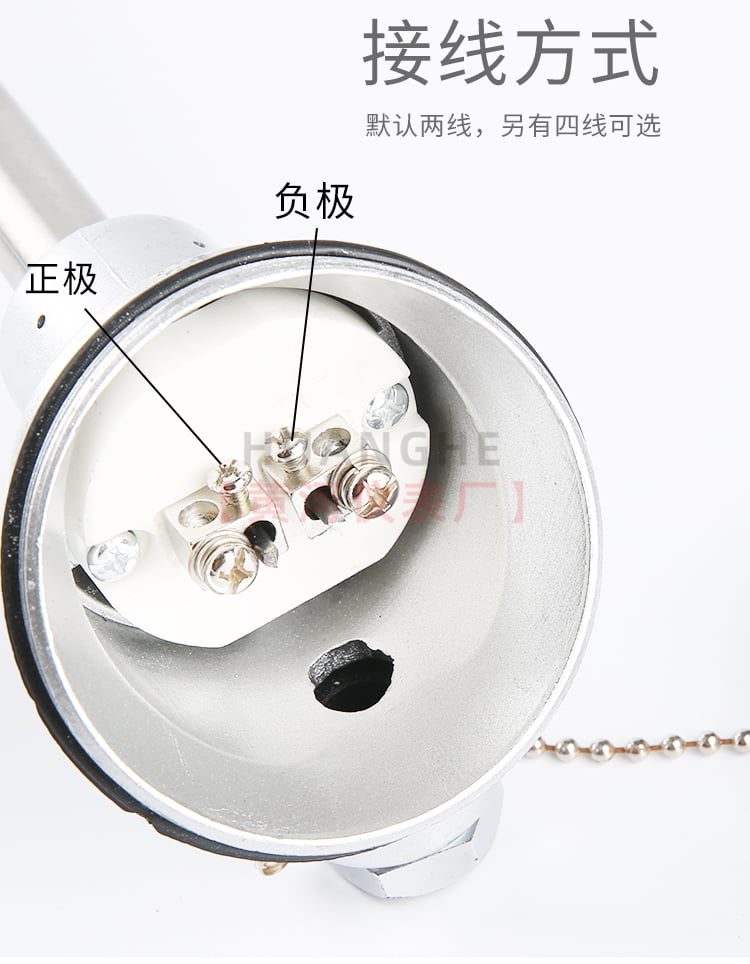

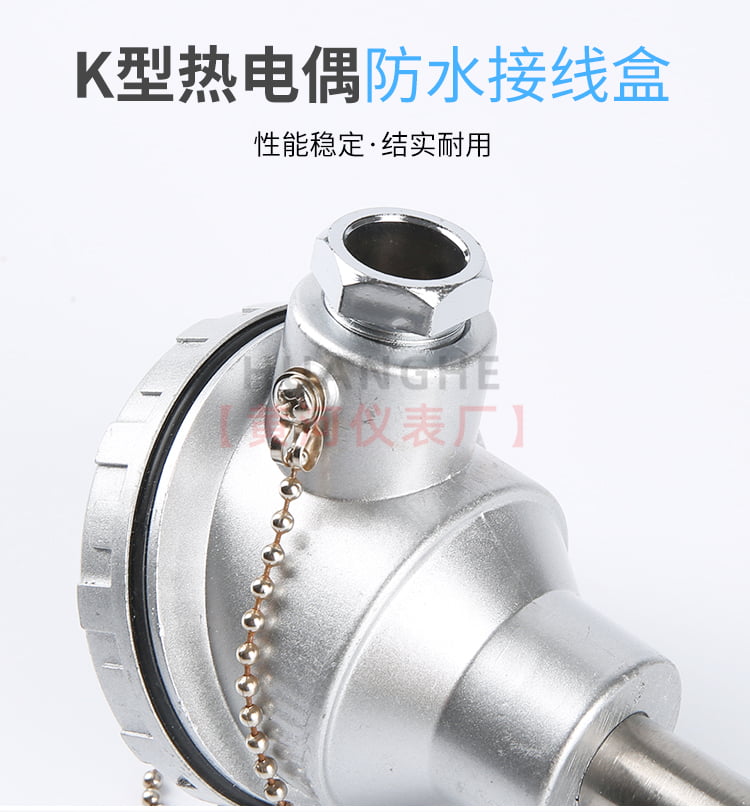

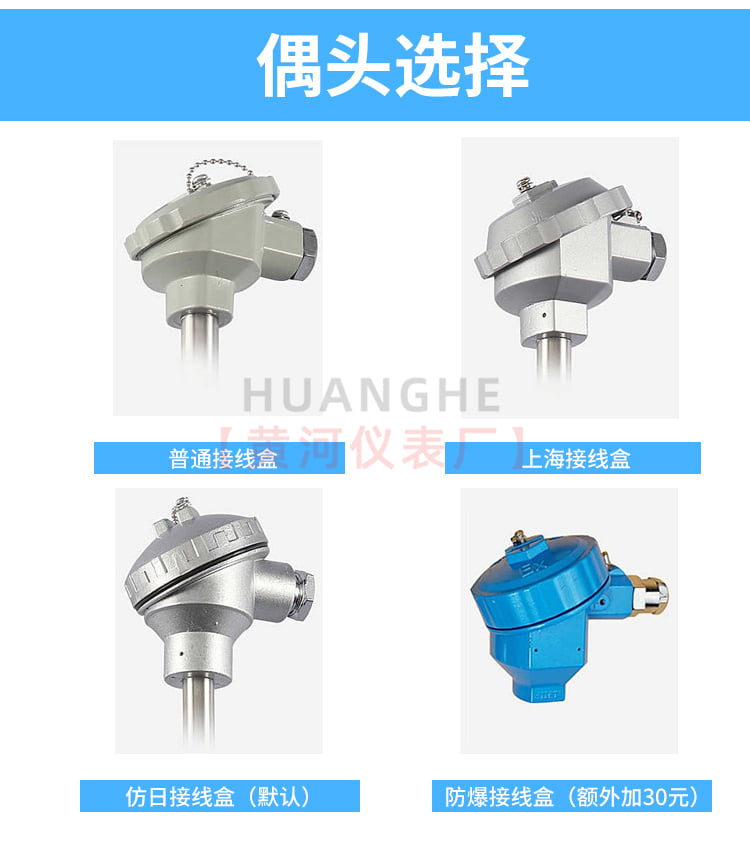

接线盒形式



选型须知

1)型号

2)分度号

3)精度等级

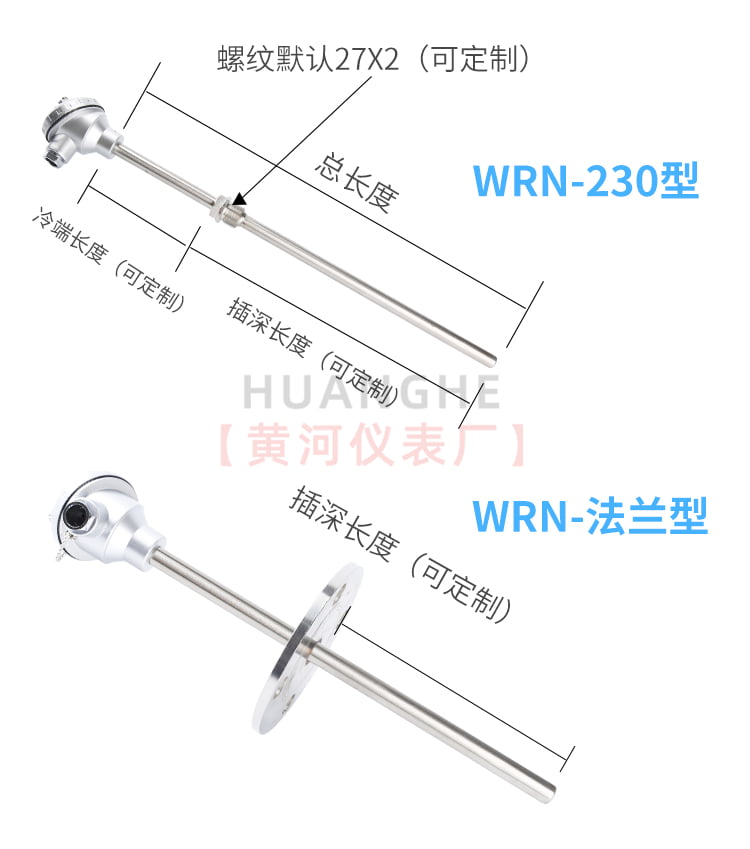

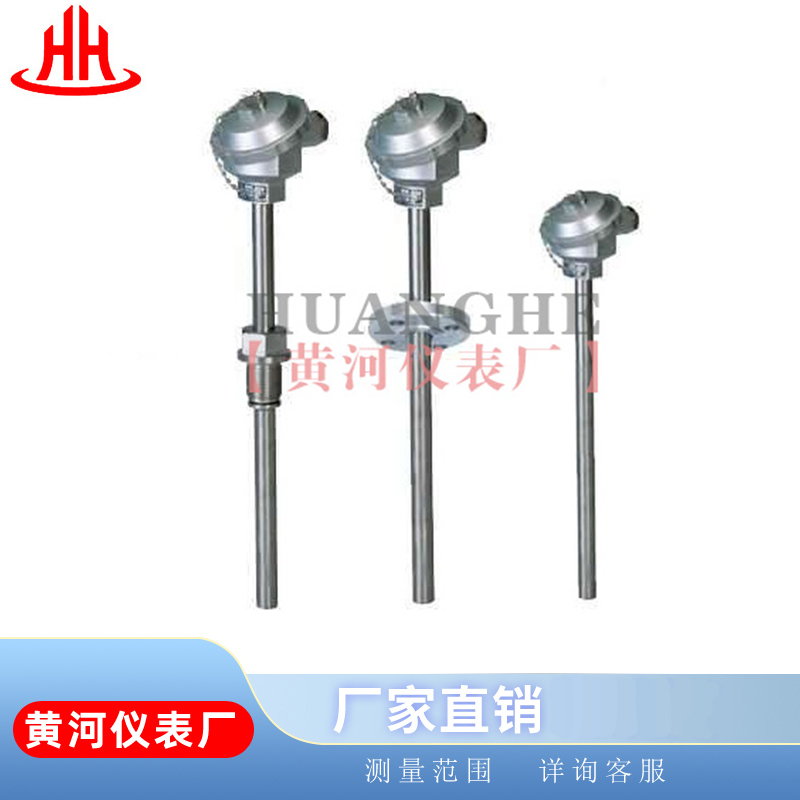

4)安装固定形式

5)保护管材质

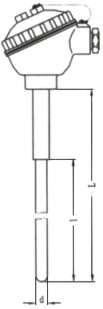

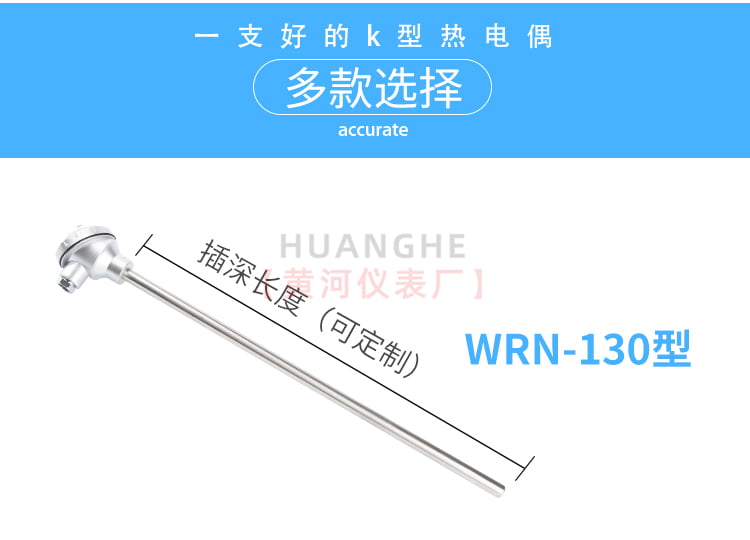

6)长度或插入深度






例A:热电偶,K型,Ⅰ级,固定螺纹 M27×2,保护管316L,长度450mm,插入深度300mm。WRN-220,K偶,L×I=450×300,Ⅰ级,保护管316L,螺纹M27×2。
