双金属温度计
双金属温度计
双金属温度计








双金属温度计把两种线膨胀系数不同的金属组合在一起,一端固定,当温度变化时,两种金属热膨胀不同,带动指针偏转以指示温度,这就是双金属片温度计,如上页图所示。测温范围为-80~600C,它适用于工业上精度要求不高时的温度测量。双金属片作为一种感温元件也可用于温度自动控制。

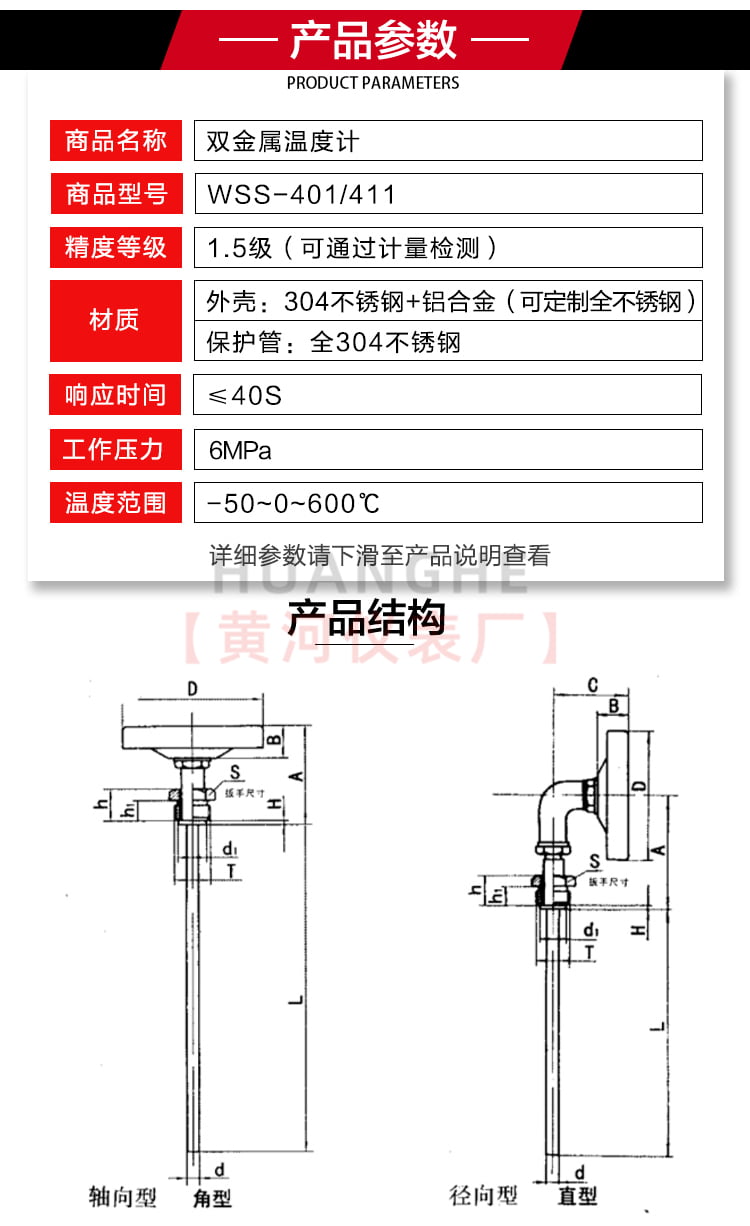

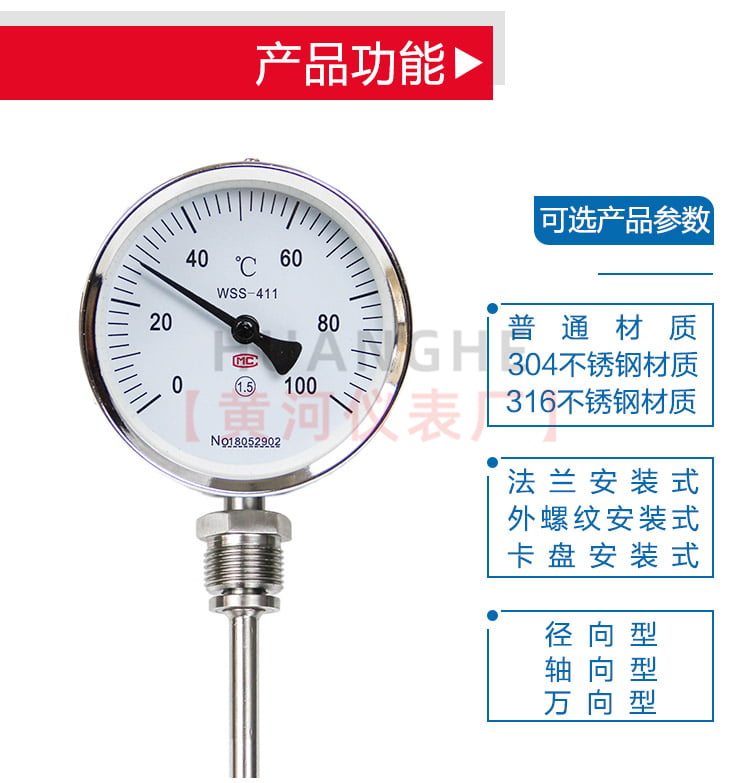

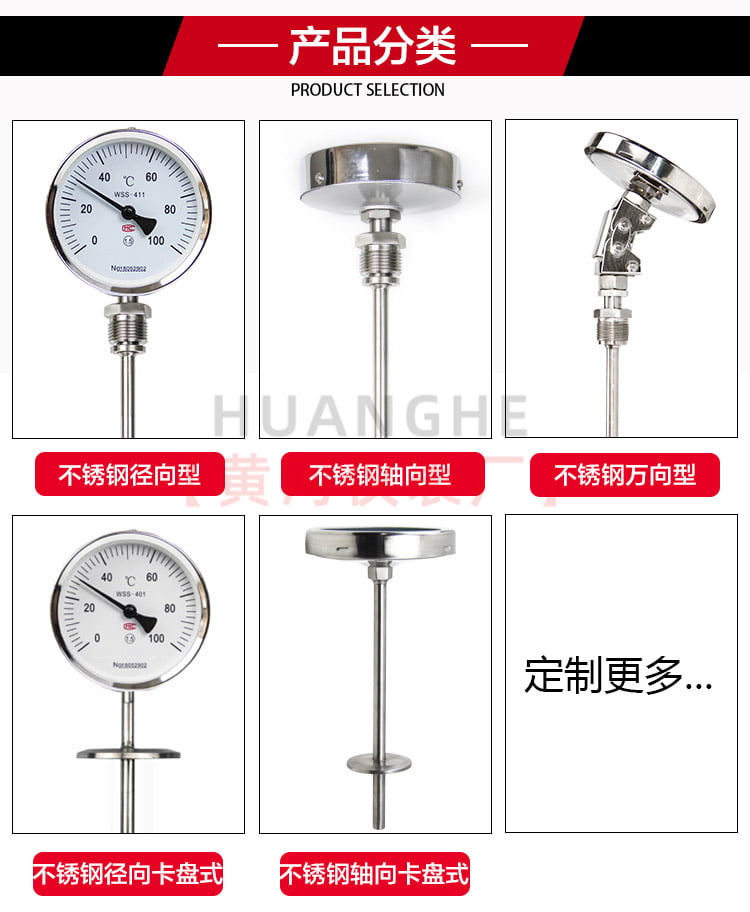

按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。

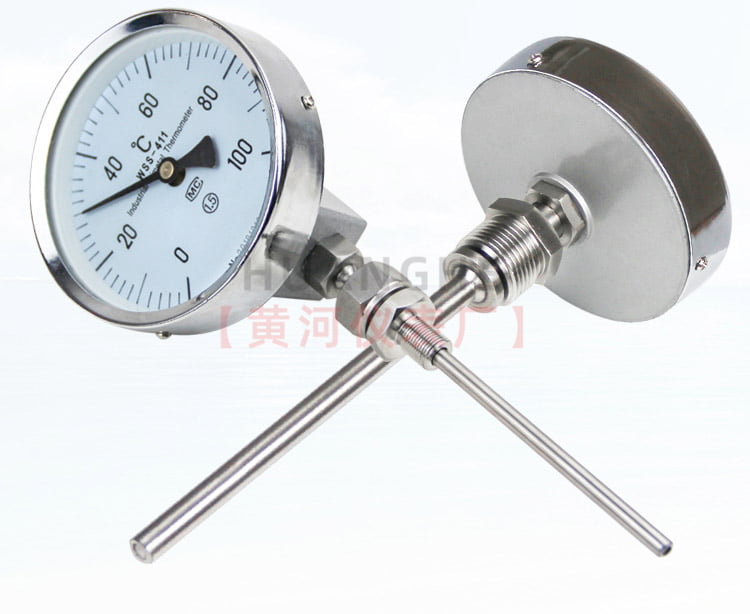

①轴向型双金属温度计:指针盘与保护管垂直连接。

②径向型双金属温度计:指针盘与保护管平行连接。

③135°向型双金属温度计:指针盘与保护管成135°连接。

④万向型双金属温度计:指针盘与保护管连接角度可任意调整。

固定形式

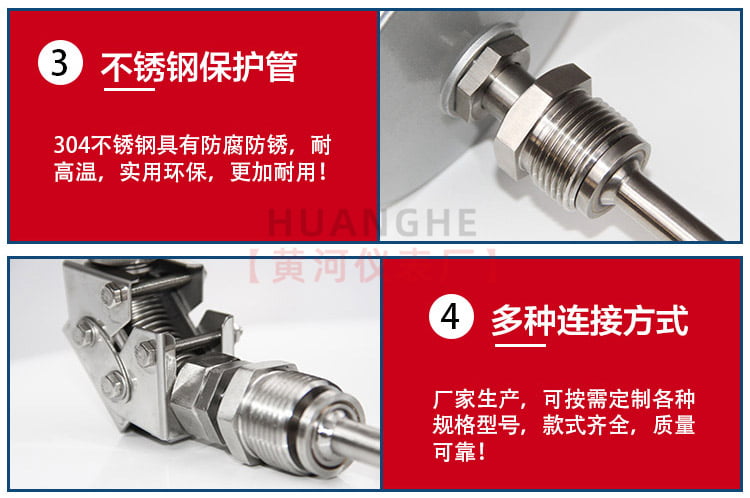

为了适应实际生产的需要,双金属温度计具有不同的安装固定形式:可动外螺纹管接头、可动内螺纹管接头、固定螺纹接头、卡套螺纹接头、卡套法兰接头和固定法兰。

型号命名

W S S □ □ □ □——防护形式

无-普通型

安装固定方式 W-防护型

0-无固定装置 F-防腐型

结构形式 1-可动外螺纹

0-轴向型 2-可动内螺纹

1-径向型 3-固定螺纹

双金属温度计

双金属温度计

2-135°向型 4-固定螺纹

3-万向型 5-卡套螺纹

表壳公称直径 6-卡套法兰

3-φ60

4-φ100

5-φ125

感温元件是双金属

金属膨胀式

温度仪表

特点

双金属温度计的优点在于响应速度快、 体积小、线性度好、较稳定,国外有些产品还具备高温工作性能。

双金属温度计的热电势大小仅与热电极材质的热电性质和两端温度差有关。

采用同一种匀质导体或半导体构成回路,都不会产生热电势。

热电偶两个接点温度T,T0,若T=T0,热电偶的热电势为零。 中间温度定律为制定热电偶分度表奠定了基础。

许多年来,科学家们试图研究能否用函数关系式甚 至用分段函数来表达热电偶的热端(测量端)温度与 热电偶回路所产生的热电势之间的关系,*终没能成 功。

若两种导体A,B分别与第三导体组成热电有较宽的测温范围,长期使用的物理化学性能稳定

电导率高,电阻温度系数小; ※配置的热电势灵敏度高,热电势与温度之间成线性,易于复制,工艺简单,价格便宜。

但错用了配套镍铬-镍 硅的补偿电桥,其补偿电桥的平衡点0º C。当冷端温度为30º C,温度表指示温度 900º C,则加热炉的实际温度为多少?以用标准电极定律来确定随温度变化的元件。

一般双金属温度计用在低温,热电偶用在高温。 如果温度超过 500 度的话那么双金属温度计的阻值会非常大,可能会影响测量结果,甚至会出现 不能出来测量结果的情况发生。

常见类型

一般双金属温度计有以下几种类型:

户外型、重型

该双金属温度计是一种适合测量中低温的现场检测仪表,可直接用来测量液体、气体的温度。

主要技术参数:

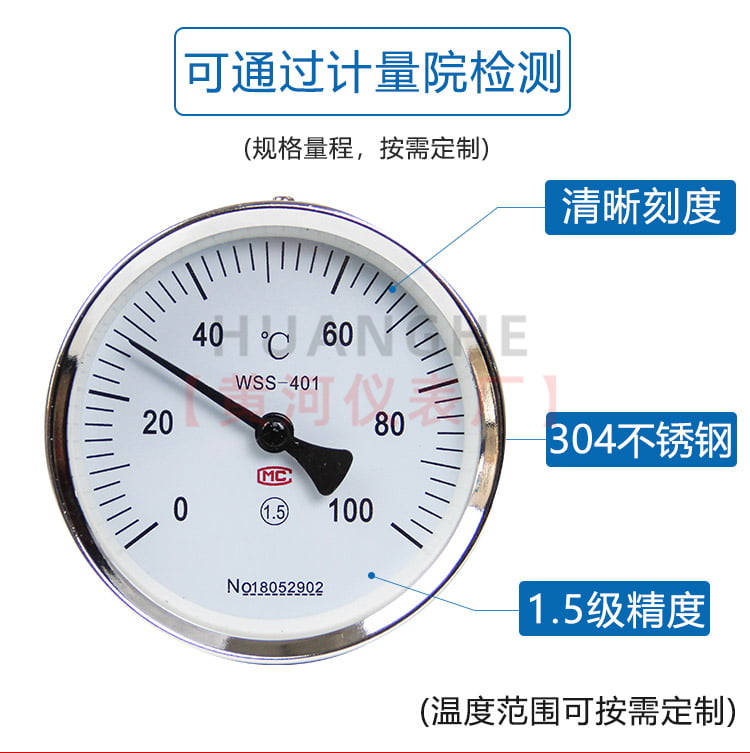

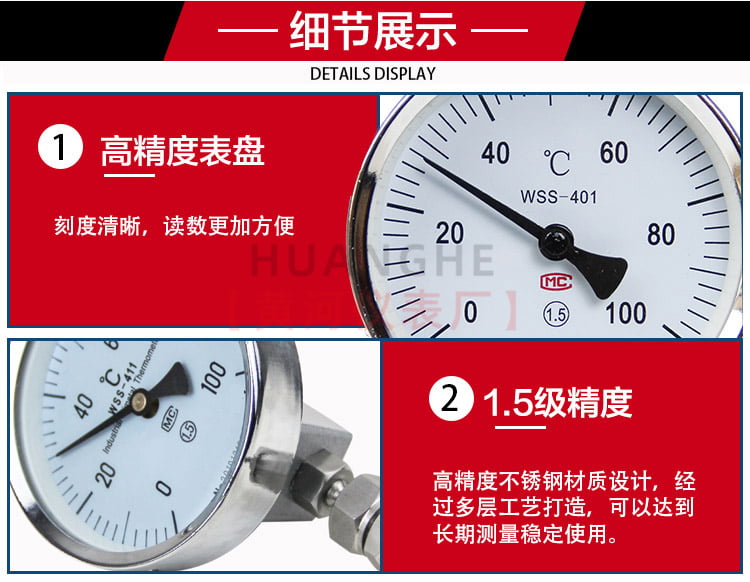

(1)精度等级:1.5级

(2)时间常数:J<40S

(3)保护管耐压:6.3MPa

电接点型

双金属温度计是一种适合测量中低温的现场检测仪表,可直接用来测量液体、气体的温度。

双金属温度计

双金属温度计

主要技术参数

(1)精度等级:1.5级

(2)时间常数:J<40S

(3)保护管耐压:6.3MPa

(4)接点容量:额定功率10VA(无感);*高电压:交流220V、*大工作电流:1A(无感),

接点为上下限且常开。

(5)表头工作环境温度:-25~55摄氏度

耐震型

WSSXN系列耐震电接点双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃~+500℃范围内的液体、蒸汽和气体介质及

环境场所恶劣且有振动的温度。

该耐震电接点双金属温度计从仪表内部充耐震油,可有效克服机械振动带来的指针抖动。在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点,*应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。

主要特点:

(1)现场显示温度,直观方便,安全可靠,使用寿命长;

(2)多种结构形式,可满足不同要求,无汞害,易读数,坚固耐震;

(3)保护管材为1Cr18Ni9Ti不锈钢和钼二钛,承压、防腐能力强;

(4)抽芯式温度计可不停机短时间维护或更换机芯。

工作原理:

耐震电接点双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值,并且防止环境振动在双金属温度计内部充装硅油或者将双金属温度计显示部分与测量部分分离以达到耐震的效果。

耐震双金属温度计又分一体式耐震电接点双金属温度计和分离式耐震电接点双金属温度计两种。

主要技术参数:

(1)执行标准:JB/T8803-1998 GB3836-83

(2)标度盘公称直径:60 100 150

(3)精度等级:(1.0),1.5

(4)热响应时间:&le;40S

(5)防护等级:IP55

(6)角度调整误差:角度调整误差应不超过其量程的1.0%

(7)回差:回差应不大于基本误差限的*值

(8)重复性:重复性极限范围应不大于基本误差限*值的1/2
