差压变送器.现场问题处理与分析
差压变送器.现场问题处理与分析
发布时间:2021-04-06
差压变送器.现场问题处理与分析
差压变送器.现场问题处理与分析

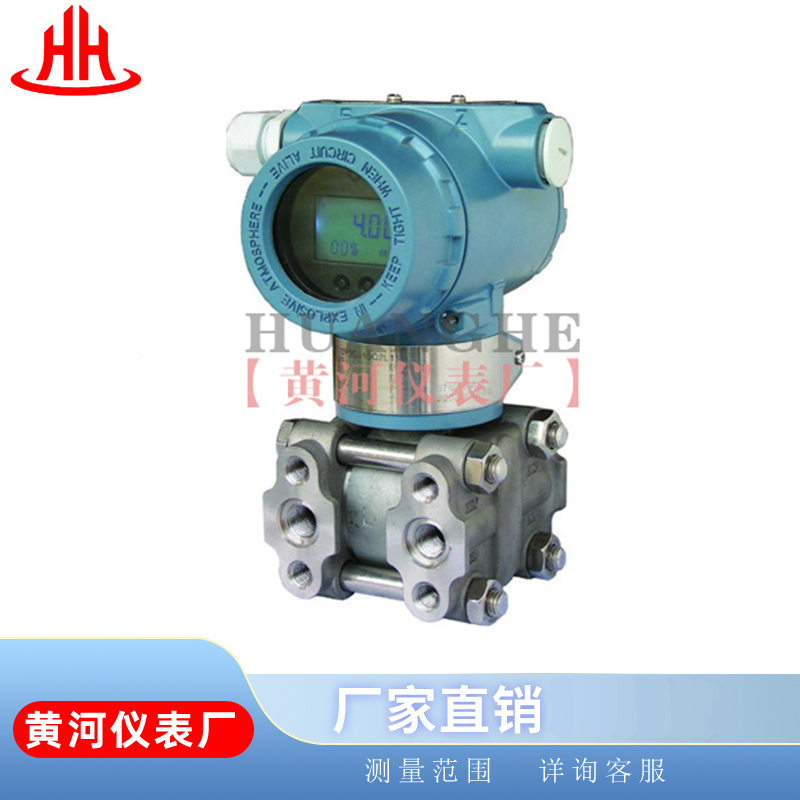

差压变送器是工业生产中一种非常常见的测量仪表,通过与其周边测量设备的配套,可以很好的同时对于温度、压力、流量和液位进行测量,因为其测量精度很高,所以在许多工业生产领域得*的应用。
    对差压变送器从工作原理到常见的测量应用场景,以及相关的安装使用方法和注意事项,对平时经常出现的问题和故障作一些简要的分析,并结合自己在平常学习和维护中一些方法和经验对差压变送器作一个简要说明。
    差压变送器的工作原理:来自双侧导压管的差压直接作用于变送器传感器双侧隔离膜片上,通过膜片内的密封液传导至测量元件上,测量元件将测得的差压信号转换为与之对应的电信号传递给转换器,经过放大等处理变为标准电信号输出。

一.下边列出我厂中应用差变的几种测量方式:
  (一) 与节流元件相结合利用节流元件的前后产生的差压值测量液体流量

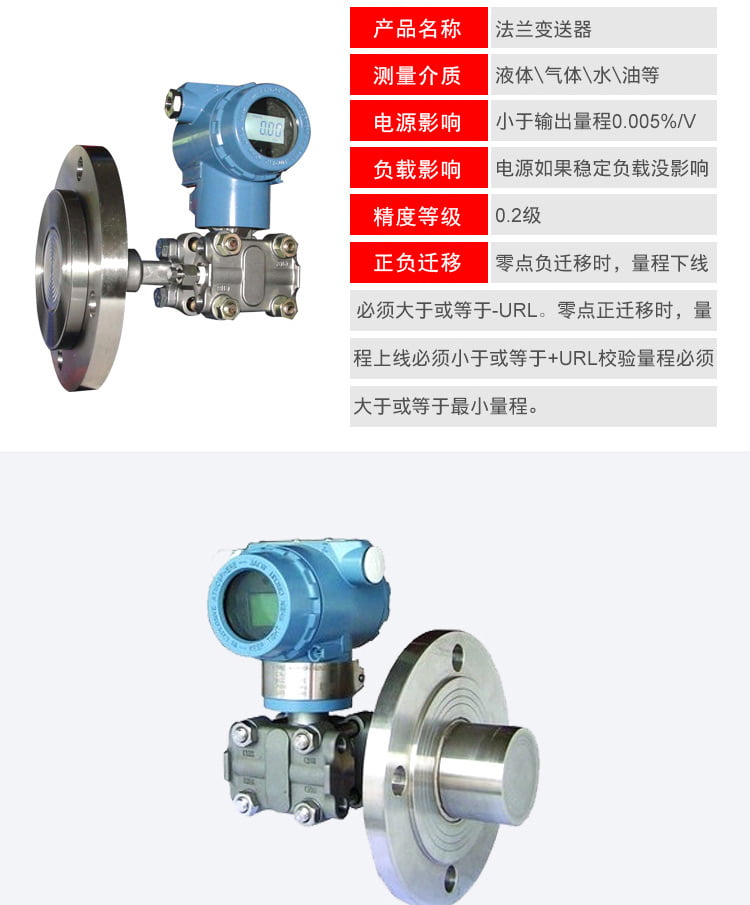

  (二) 利用液体自身重力产生的压力差,测量液体的高度
  (三) 直接测量不同管道、罐体液体的压力差值。
管道检差压测量差变的安装主要有3个部分:
1.电气信号电缆的敷设
2.导压管的敷设
3.表的安装
  像我们这样的石油化工型单位对温度这几点参数是非常重视的,而差压变送器除对温度以外的三种参数都能很好的进行测量,而且它的测量精度又非常的高,所以它在炼厂实际应用也较多。

二、平常维护中的几个典型故障分析及处理

  故障现象1:如某厂空分装置中用压力变送器测量氮气储罐进气的管道压力,在投用后其输出电流经常偏高。
    解决过程:压力变送器在投用以后,其输出电流经常偏高。经分析可能是仪表的零点不稳,有漂移;也可能是在氮气内有水汽,时间久了导压管内有冷凝液的缘故。经过检查仪表本身并无问题,分析现场具体情况后得知,当引压管内全是气体时,由于气体密度很小,所以进变送器的压力(设为P0)和管道内的压力(P)相等,即P0=P。但若引压管内有冷凝液,其高度设定为h,密度为ρ,则进变送器的压力P0为P0=hρg P即变送器的压力信号比管道内的压力多了一个hρg,这样变送器的输出电流比实际压力也要高出一个相应值,并随h的变化而变化。按仪表安装规程规定,测量气体的变送器应装在引压口的上方,这样,如果在引压管内出现冷凝液,就会自动返回设备内。但有时条件不许可,只能安装在下方,则须在引压管底端装个冷凝器见图2的虚线。为了不经常排凝冷器可以做的大一点。工作时,阀1阀2打开,阀3关闭,只要冷凝器内的冷凝液不满过容器,仪表的输出就不会偏高或偏低。

  结论:由于气体取压方式不对或导压管安装不符合要求(与水平成不小于1:12的斜度连续下降)时,常常造成导压管内部积存液体的现象。这种现象的出现,往往会致使测量不准,如果在变送器量程很小的情况下,甚至会造成变送器输出的一些波动。

故障现象2:某厂无盐水装置外供水流量表显示偏低。
  解决过程:经现场察看为差压变送器,询问工艺和察看表以前工作情况,发现表以前也有类似情况不过偏差较小,分析可能原因为导压管有堵、漏或表设置和通讯线路问题。随即进行检测,发现导压管内并无堵、漏现象,对表进行检测发现表本身也没问题,现场显示和操作室DCS上一致,证明通讯线路也良好,但显示流量和实际就是相比就是偏低。由于操作介质为水,所以较后松开表两段排污阀发现高压侧水压明显高于低压测,判断为导压管堵、漏,但管本身并无堵、漏。较后仔细检查三阀组和导压管接口,终于发现表和导压管接口处四氟垫片有点挤压变形垫片孔径变得很小,于是更换垫片察看表显示,结果表显示和现场实际立马相符。
  结论:现场检查一定要仔细认真不放过每一个细节,每一个细节都可能影响到整体。经平常发现和总结导压管堵塞是差压变送器经常发生的问题也是平常处处理较多的问题。在仪表维护中,由于差压变送器导压管排放不及时,或介质脏、粘等原因,正负导压管堵塞是经常发生的事,通常正导压管堵塞的现象是:变送器输出下降、上升或不变流量增加时,对变送器(变送器本身进行输出信号开方)
